BLADE i 8 (S, E, SE)

Série Blade

BLADE i 8 (S, E, SE)
Energetická úspora až 30 %
Jednoduchý princip stlačování
Plynulá regulace otáček
Záruka 6 let
Provoz s proměnlivou spotřebou stlačeného vzduchu
Nízké servisní náklady
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

  • Pracovní tlak: 7 – 10 bar
  • Výkonnost při tlaku 7 bar: 0,795 m³/min – 1,201 m³/min
  • Hladina akustického tlaku: 66 db (A)
  • Příkon: 7,5 kW
  • Vzdušník: 270 l
  • Délka / Šířka / Výška: 1490 mm / 785 mm / 1607 mm
  • Hmotnost: 388 kg
  • Motor s účinností IE3
  • Řídící jednotka Maestro XB (spojení přes Modbus RS-485)

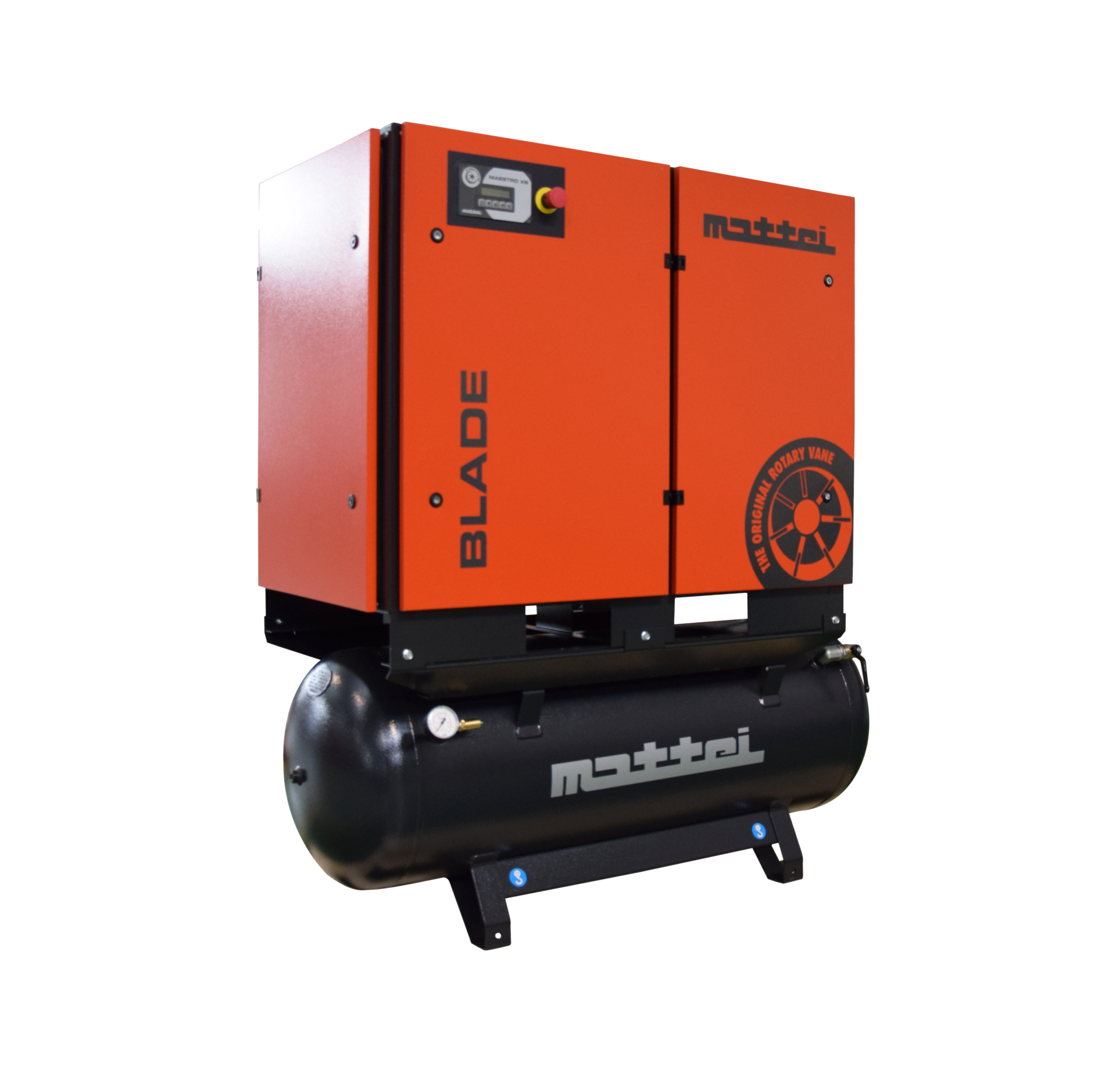

Kompresor na tlakové nádobě – verze „S“

Modely S jsou vybaveny ležatou tlakovou nádobou o objemu 270 l společně s automatickým odlučovačem a odvaděčem kondenzátu ze systému.

Kompresor s kondenzační sušičkou – verze „E“

Modely E jsou vybaveny kondenzační sušičkou stlačeného vzduchu s automatickým odlučovačem a odvaděčem kondenzátu ze systému.

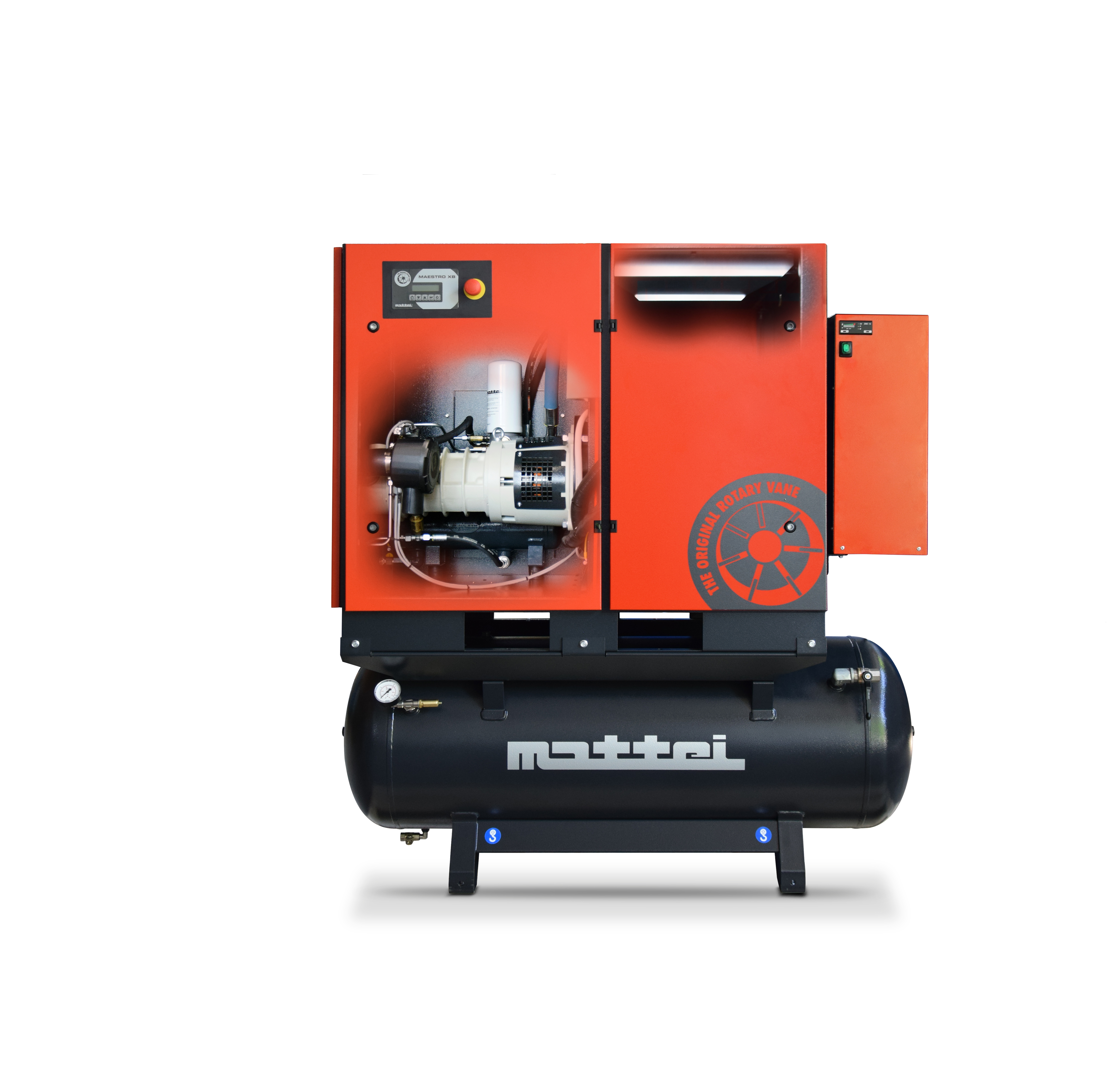

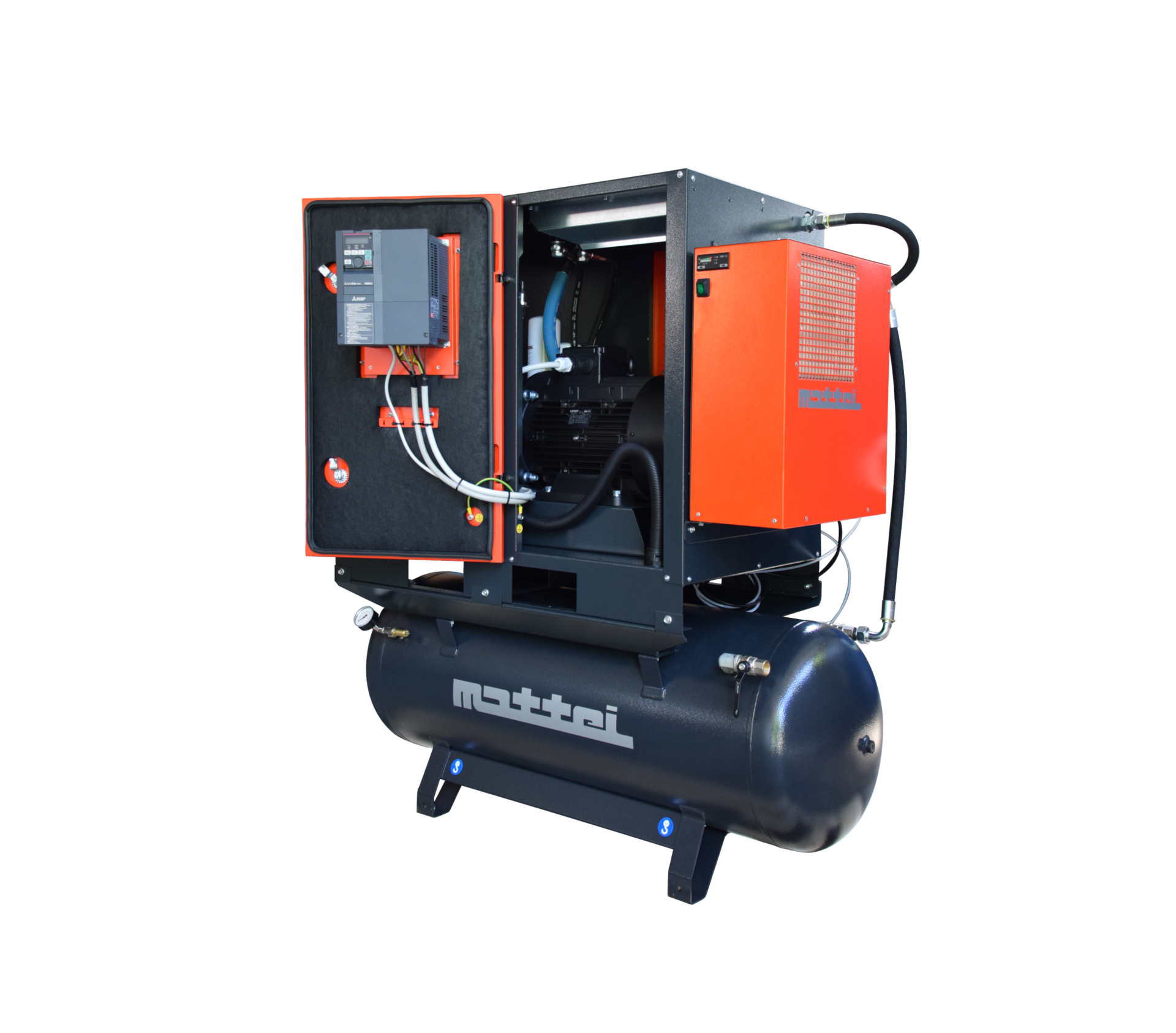

Kompresor na tlakové nádobě s kondenzační sušičkou – verze „SE“

Modely SE zahrnují instalaci vestavěné kondenzační sušičky s přímou expanzí chladiva, jejíž chladící okruh je naplněn plynným chladícím médiem ohleduplným k životnímu prostředí.

Toto konstrukční řešeni přináší následující výhody:

  • snížení nákladů na instalaci
  • snížení nároků na prostor

Nízké náklady na údržbu

Běžná údržba kompresoru představuje pouze výměnu oleje v intervalu cca 5 000 provozních hodin (podle typu oleje), výměnu olejového filtru a filtru odlučovače oleje. Dále zahrnuje čištění, případně výměnu sacího filtru a čištění vzduchového chladiče.

Absence silových valivých ložisek významně přispívá ke značnému snížení nákladů na údržbu. V lamelovém kompresoru jsou použita pouze kluzná ložiska s velmi dlouhou životností a s téměř nulovými nároky na údržbu.

Všechny díly kompresoru jsou snadno dostupné ze strany předního krytu a umožňují rychlý přístup.

Přímý převod mezi elektromotorem a kompresorem

Přenosu energie od motoru ke kompresoru je dosaženo jednoduchou spojkou s pružným elementem. Spojka je snadno demontovatelná a uzpůsobená rychlé výměně tak aby zajistila minimální čas výměny. Tento prvek usnadňuje údržbu.

Lamelové kompresory z řady BLADE mají hřídel rotoru uloženou v přesných kluzných ložiscích. Toto řešení je zcela jednoduché a plně funkční s dlouhou životností.

Odváděč kondenzátu

Každý kompresor je standardně vybaven vzduchovým chladičem, cyklónovým odlučovačem kapek a elektronickým odváděčem kondenzátu.

Řídící jednotka – MAESTROXB

Kompresory řady BLADE i 8 – 12 jsou vybaveny elektronickou řídící jednotkou MAESTROXB. Jednotka automaticky řídí, monitoruje a umožňuje programovat provoz kompresoru a může být propojena do PC pro dálkové ovládání. Je-li propojena s dalším kompresorem vybaveným řídící jednotkou MAESTROXB, stane se nadřazeným systémem kompresorovny, čímž uspoří nutnost instalace samostatné nadřazené řídící jednotky.

Spolehlivost a dlouhá životnost

Životnost kompresorů Mattei často prokazatelně překračuje bez významných problémů 100.000 provozních hodin.

Spotřeba energie – frekvenční měnič

Vlivem vysoké kvality celkového technického řešení patří měrná spotřeba energie kompresorů řady BLADE i 8-12 mezi nejnižší v této kategorii. Ovládací systém firmy MATTEI využívající invertor (frekvenční měnič) zajišťuje vždy nejvyšší úspory energie. Když se spotřeba stlačeného vzduchu pohybuje v rozsahu mezi 40 % až 100 % frekvence otáček kompresoru dosahuje nejvyšší účinnosti, s mnohem nižší spotřebou energie, než tradiční invertorové systémy.

Kvalita stlačeného vzduchu

Zbytková koncentrace oleje ve stlačeném vzduchu na výstupu <3 mg/m³. Teplota stlačeného vzduchu na výstupu z chladiče <10 K nad teplotou okolního prostředí. Teplota rosného bodu stlačeného vzduchu pro verzi BLADE i SE je +3 ˚C ve shodě s požadavky ISO 8573.1, třída 4.

Model Min. pracovní tlak Max. pracovní tlak Min. výkonnost Max. výkonnost Hladina akustického tlaku Příkon Vzdušník Rozměry Hmotnost
bar (g) m³/min dB (A) kW l Délka (mm) Šířka (mm) Výška (mm) kg
BLADE i 8 (S, E, SE) 7 10 0,759 1,201 66 7,5 270 1490 785 1607 388
BLADE i 12 (S, E, SE) 7 10 1,061 1,679 66 11 270 1490 809 1607 431
BLADE i 15 (PLUS), (R) 7 10 1,68 2,65 66 15 - 1440 770 1330 575 (635)*
BLADE i 18 (PLUS), (R) 7 10 2,01 3,18 66 18,5 - 1440 770 1330 590 (650)*
BLADE i 22 (PLUS), (R) 7 10 2,27 3,59 67 22 - 1440 770 1330 600 (660)*
OPTIMA 30 (R,W) 7 10 2,86 5,34 66 30 - 1830 960 1670 930
OPTIMA 37 (PLUS) (R,W) 7 10 3,63 6,48 66 37 - 1830 960 1670 995
OPTIMA 45 (PLUS) (R,W) 7 10 4,28 8,00 66 45 - 1830 960 1670 1060
RVX 55 i (PLUS)*, (R, W) 7 10 5,22 10,3 68 55 - 2420 1245 1890 1770 (1930)*
RVX 55 Hi (PLUS)*, (R, W) 7 13 4,94 9,75 68 55 - 2420 1245 1890 1770 (1930)*
RVX 75 i (PLUS)*, (R, W) 7 10 6,55 12,94 68 75 - 2420 1245 1890 1770 (1930)*
RVX 75 Hi (PLUS)*, (R, W) 7 13 6,05 11,92 68 75 - 2420 1245 1890 1770 (1930)*
RVX 90 i (PLUS)*, (R, W) 7 10 8,39 16,55 68 90 - 2420 1245 1890 1970 (2130)*
RVX 90 Hi (PLUS)*, (R, W) 7 13 6,43 12,67 68 90 - 2420 1245 1890 1970 (2130)*
OPTIMA 110 (PLUS) (R,W) 7 10 11,25 20,06 69 110 - 2350 1390 1980 2970
OPTIMA 132 (PLUS) (R,W) 7 10 13,19 23,52 69 132 - 2350 1390 1980 3260
OPTIMA 200 (PLUS) (R,W) 7 10 20,04 35,51 75 200 - 2700 1780 2240 4950

Často kladené dotazy

Je tento kompresor vhodný pro mě?

Kompresory ze série RVXi, OPTIMA a BLADE i jsou průmyslové kompresory, které jsou vybaveny frekvenčním měničem. Jsou proto vhodné pro výrobu, podniky či živnostníky s proměnlivou spotřebou stlačeného vzduchu. Tímto způsobem lze ušetřit až 35 % elektrické energie jinak spotřebované kompresorem bez frekvenčního měniče.

Jaká je záruka na tento kompresor?

V případě uzavření servisní smlouvy poskytujeme záruku 6 let na lamelové kompresory Mattei.

Jaká je standardní životnost kompresoru?

Při dodržení servisních intervalů a v závislosti na okolních podmínkách provozu je životnost lamelového bloku a lamel 100 000 hodin bez nutnosti generální opravy.

Jak funguje lamelový kompresor?

Rotační lamelové kompresory jsou tvořeny válcovým statorem, ve kterém se otáčí excentricky umístěný rotor. Rotor je opatřen štěrbinami, ve kterých se volně pohybují zasunovatelné kovové destičky – lamely. Při otáčení rotoru na lamely působí odstředivé síly a míra jejich vysunutí je v každé poloze vymezena vzdáleností od stěny statoru. Tím dochází ke vzniku komor, jejichž objem se při otáčení rotoru plynule mění.

Nasátý vzduch je tak bez pulsů stlačován v objemech ohraničovaných rotorem, statorem a lamelami. Styčné plochy statoru a lamel jsou od sebe odděleny olejovým filmem, který zamezuje přímému kontaktu jednotlivých kovových dílů a tím i jejich opotřebení. Vstřikovaný olej slouží kromě mazací a těsnící funkce také pro odvedení tepla uvolňujícího se při kompresi.
