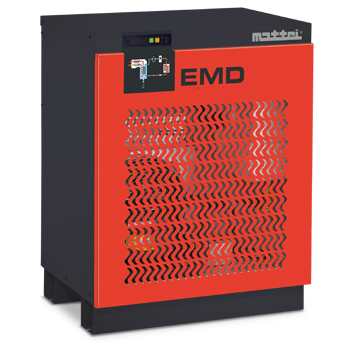

Řada EMD

30 m³/h – 990m³/h

Řada EMD
Energeticky úsporné řešení
100letá tradice
Teplota rosného bodu +3°C
Hotline 24/7
Cena poptávkou
Jiří Grossmann

zákaznická podpora

  • jsou k dispozici v rozsahu průtoků 30 m³/h – 990m³/h
  • povolují maximální vstupní tlak 16 bar
  • používají chladiva ohleduplná k životnímu prostředí, typ R-134a nebo R-404A
  • jsou k dispozici v provedení 230/1 nebo 400/3

Princip:

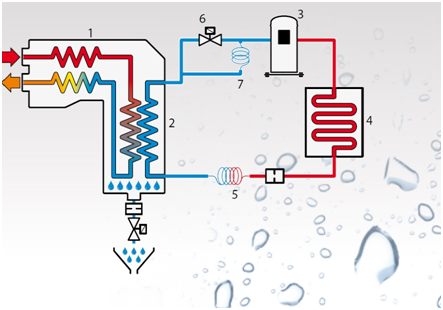

Teplý, vlhkostí nasycený stlačený vzduch se přivádí do výměníku tepla vzduch-vzduch (1), kde se ochladí vystupujícím suchým stlačeným vzduchem.

Chladivový kompresor (3) stlačuje chladivový plyn skrze chladič (4), kde dochází pomocí kondenzace ke vzniku kapaliny s vysokým tlakem. Poté chladivo prochází kapilárou (5) která ji nasměřuje do výparníku jako kapaliny s nižším tlakem.

Řídící jednotka upravuje pracovní cyklus v závislosti na průtoku stlačeného vzduchu pomocí „impulsů“, kterými zavírá nebo otvírá elektromagnetický ventil (6).

kondenzační sušičky Mattei

Při částečném zatížení protéká skrze obtokovou kapiláru (7) pouze malá část chladiva zpět do chladivového kompresoru s menší energetickou náročností.

Předem ochlazený stlačený vzduch postupuje dál do výparníku (2), kde se ochladí na požadovanou teplotu rosného bodu pomocí vstupujícího chladiva, které v této fázi mění svoji skupenství na plynné s nízkým tlakem a postupuje dále do chladivového kompresoru.

Odváděný stlačený vzduchu o nízké teplotě se vrací do výměníku tepla vzduch-vzduch, kde dochází k tepelné výměně se stlačeným teplým vzduchem na vstupu.

Model Výkonnost Příkon Chladivo Napětí Připojení Rozměry Hmotnost
m³/min kW TYP V/f Délka (mm) Šířka (mm) Výška (mm) kg
EMD 51 0,5 0,15 R134a 230/50/1 3/8" 319 298 390 18
EMD 71 0,7 0,18 R134a 230/50/1 3/8" 319 298 390 19
EMD 91 0,9 0,18 R134a 230/50/1 1/2" 359 298 415 22
EMD 121 1,2 0,19 R134a 230/50/1 1/2" 359 298 415 22
EMD 181 1,8 0,35 R134a 230/50/1 1" 380 514 625 35
EMD 261 2,6 0,47 R134a 230/50/1 1" 380 514 625 39
EMD 321 3,2 0,56 R134a 230/50/1 1" 380 514 625 42
EMD 401 4 0,74 R134a 230/50/1 1" 680 511 860 68
EMD 501 5 0,78 R134a 230/50/1 1 ½" 680 511 860 75
EMD 601 6 0,84 R134a 230/50/1 1 ½" 680 511 860 76
EMD 701 7 0,95 R134a 230/50/1 1 ½" 755 555 995 93
EMD 801 8 1,1 R134a 230/50/1 1 ½" 755 555 995 94
EMD 1001 10 1,53 R404A 230/50/1 2" 1031 799 1039 180
EMD 1201 12 1,84 R404A 230/50/1 2" 1031 799 1039 190
EMD 1401 14 2,11 R404A 230/50/1 2 ½" 1170 939 1180 235
EMD 1651 16,5 2,24 R404A 400/50/3 2 ½" 1170 939 1180 246

Technické údaje platí při následujících referenčních (jmenovitých) podmínkách: teplota prostředí +25 ˚C, přiváděný stlačený vzduch o tlaku 7 bar a teplotě +35 ºC, teplota rosného bodu při tlaku +3 ˚C (TRB při atmosférickém tlaku -22 ˚C). Maximální provozní podmínky: teplota prostředí +45 ˚C, teplota přiváděného stlačeného vzduchu +55 ˚C a maximální provozní tlak 14 bar.

Opravné součinitele při změně pracovního tlaku
Vstupní tlak (bar) 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Koeficient 0,71 0,82 0,9 0,96 1 1,04 1,07 1,09 1,11 1,13 1,15 1,16 1,18 1,19

Opravné součinitele při změně teploty okolí
Teplota okolí (°C) 20 25 30 35 40 45 50
Koeficient 1,05 1 0,95 0,89 0,84 0,78 0,72

Opravné součinitele při změně teploty stlačeného vzduchu na vstupu
Teplota na vstupu (°C) 30 35 40 45 50 55 60 65 70
Koeficient 1,23 1 0,81 0,66 0,57 0,52 0,48 0,44 0,4

Opravné součinitele při změně teploty rosného bodu
Teplota rosného bodu (°C) 3 5 7 9
Koeficient 1 1,12 1,24 1,38
