Model FM

Filtry stlačeného vzduchu

Model FM
Odstranění nečistot obsažených ve stlačeném vzduchu
100letá tradice
Stlačený vzduch v kvalitě dle normy ISO 8573-1
Hotline 24/7
Cena poptávkou
Jiří Grossmann

zákaznická podpora

V dnešní době dosáhly filtry na odstranění olejových částic vysoké úrovně kvality. Jsou schopny filtrovat velké množství nečistot obsažených ve stlačeném vzduchu a tím zaručují vysokou kvalitu vzduchu s minimálními ztrátami.

U bezolejových kompresorů je rovněž nezbytné v kaskádě instalovat jeden nebo více filtrů rozdílných tříd, aby se odfiltrovaly částice nasáté spolu se vzduchem do kompresoru. V kompresoru s olejovou lázní je dostatečné instalovat alespoň dva stupně filtrů, aby se dosáhlo lepší kvality stlačeného vzduchu, než jak stanoví omezující podmínky podle ISO 8573-1.

Firma MATTEI nabízí řadu filtrů v pěti odlišných třídách, při kterých je zařízení schopné dodávat vzduch bez oleje, vodní páry a bez zápachu, který vyhoví i těm nejnáročnějším případům použití.

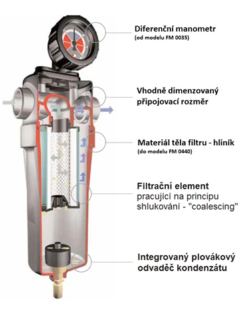

filtry Mattei

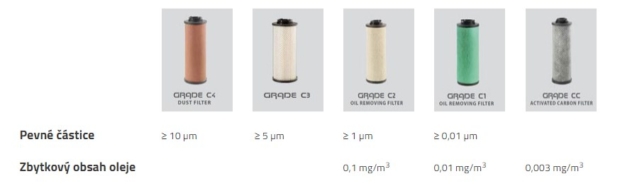

filtry Mattei

Čistota vzduchu ve třídě podle ISO 8573-1

Norma ISO 8573-1 stanoví čistotu stlačeného vzduchu v závislosti na účelu jeho použití. Třída čistoty je určena následujícími parametry definující míru znečištění z hlediska:

  • pevných částí
  • obsahu vody
  • zbytkového obsahu oleje (kapky, páry a aerosoly)

Hlavní referenční hodnoty jsou obsažené v následujících tabulkách. Pravý sloupec představuje výrobky firmy Mattei, které vyhovují všem požadavkům se zárukou.

Zbytkový obsah vodní páry Zbytková koncentrace oleje Pevné nečistoty
Třída Teplota rosného bodu °C Typ sušičky Třída Maximální koncentrace mg/m³ Stupeň filtrace - filtrační prvky Třída Maximální velikost částic µm Stupeň filtrace - filtrační prvky
0 není zadáno - přísnější než soulad s třídou 1 0 není zadáno - přísnější než soulad s třídou 1 0 není zadáno - přísnější než soulad s třídou 1
1 -70 adsorpční 1 ≤0,01 C1-CC 1 ≤0,01 C1
2 -40 adsorpční 2 ≤0,1 C2 2 ≤1 C2
3 -20 adsorpční 3 ≤1 C3 3 ≤5 C3
4 3 kondenzační 4 ≤5 C3 4 ≤15 C3
5 7 kondenzační 5 ≤25 C4 5 ≤40 C4
6 10 kondenzační
Model Max. pracovní tlak Výkonnost Připojení Rozměry Hmotnost
B - šířka A - výška
bar m³/min mm kg
FM 0005 16 0,5 3/8" 90 220 0,6
FM 0010 16 1 1/2" 90 220 0,6
FM 0018 16 2 3/4" 90 280 0,7
FM 0030 16 3 3/4" 90 280 0,7
FM 0035 16 3,4 1" 120 305 1,1
FM 0050 16 5 1" 120 305 1,2
FM 0072 16 7,2 1 ½" 120 385 1,3
FM 0095 16 9,5 1 ½" 120 385 1,4
FM 0125 16 12,5 2" 165 500 3,7
FM 0165 16 17 2" 165 500 3,8
FM 0190 16 19 2 ½" 165 675 4,8
FM 0220 16 24 2 ½" 165 675 4,9
FM 0280 16 28 3" 200 710 6,7
FM 0350 16 35 3" 200 865 7,9
FM 0440 13 44 3" 200 985 8,8
FM 0460 16 46 DN 100 485 1265 125
FM 0700 16 70 DN 125 630 1275 196
FM 0950 16 95 DN 150 630 1380 210
FM 1250 16 125 DN 150 676 1430 264
FM 1550 16 155 DN 150 724 1500 314
FM 1850 16 185 DN 200 724 1500 320

filtry Mattei

Technické údaje pro (20 ˚C, 1 bar atm.) platí při následujících referenčních (jmenovitých) podmínkách: přiváděný stlačený vzduch o tlaku 7 bar a teplotě +25 ˚C, 60% relativní vlhkost, teplota rosného bodu při tlaku -40˚C (TRB při atmosférickém tlaku -22 ˚C). Teplota stlačeného vzduchu na výstupu + 35 ˚C.

Opravné součinitele při změně pracovního tlaku
Pracovní tlak (bar) 2     3        5     8     7         8      9     10         11         12         13          14        15       16
Koeficient 0,36 0,5 0,75 0,88   1   1,13   1,25   1,38 1,5 1,63 1,75 1,88 2 2,13

Opravné součinitele při změně teploty okolí
Oil - Class ISO 8573.1:2010 Solid - Class ISO 8573.1:2010
C4 purity class     - C4 purity class     7
C3 purity class     4 C3 purity class      3
C2 purity class     2 C2 purity class      2
C1 purity class     1 C1 purity class      1
CC purity class      N,A. CC purity class      N.A.
