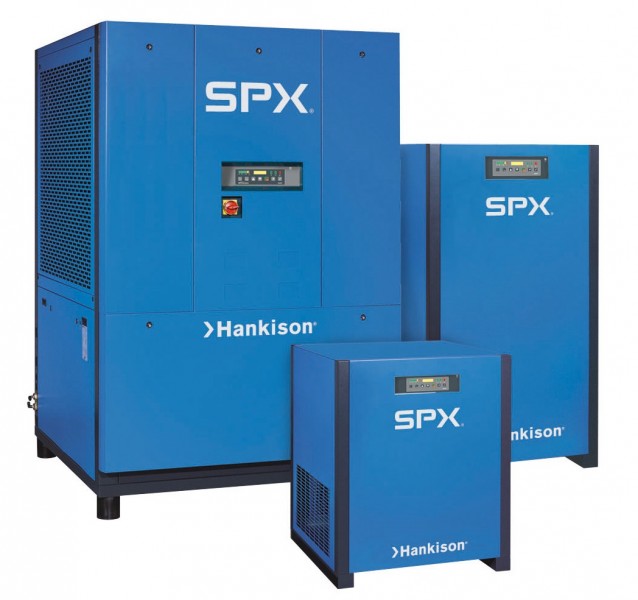

Řada HHDp
s integrovanou filtrací, 380 m³/h - 10800 m³/h
Integrovaná filtrace stlačeného vzduchu
Tradice od roku 1948
Nerezový výměník tepla "ColdWave"
Hotline 24/7
| Cena poptávkou |

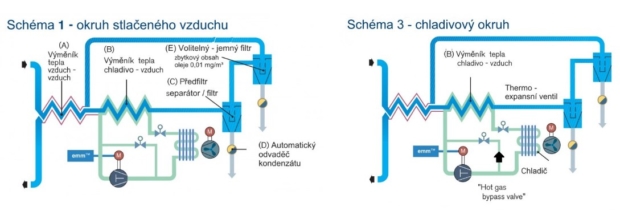

Kondenzační sušičky řady HHDp jsou vyráběny s integrovanou filtrací, která je umístěna na vnitřním okruhu stlačeného vzduchu s nízkou teplotou stlačeného vzduchu a zároveň vyšší účinností.
- pro průtoky od 380 m³/h do 10 800 m³/h
- vysoce účinná integrovaná filtrace
- nerezový výměník tepla s dlouhou životností
- nízké provozní náklady
- stabilní teplota rosného bodu +3 ˚C
- řídící jednotka
- možnost vodního chlazení
Všechny modely HHDp jsou vybaveny patentovaným výměníkem tepla „ColdWave“ a zařízením na kontrolu spotřeby „Energy monitoring“.
| Model | Výkonnost* | Připojovací rozměr | Rozměry | Hmotnost | Elektrické napájení | Elektrický příkon | ||||
| A | B | C | ||||||||
| m³/h | mm | kg | V/Ph/Hz | kW | ||||||
| HHDp 381 | 380 | R 1 1/2" | 856 | 857 | 1218 | 228 | 380-420/3/50 | 1 | ||
| HHDp 481 | 480 | 965 | 854 | 1378 | 255 | 1,46 | ||||
| HHDp 601 | 600 | 256 | 1,6 | |||||||
| HHDp 791 | 790 | R 2" | 287 | 1,75 | ||||||
| HHDp 951 | 950 | R 2 1/2" | 929 | 1101 | 1510 | 328 | 2,25 | |||
| HHDp 1151 | 1150 | 2,55 | ||||||||
| HHDp 1451 | 1450 | 340 | 2,99 | |||||||
| HHDp 1800 | 1800 | DN 80 | 1232 | 1033 | 2162 | 520 | 400/3/50 | 4,9 | ||
| HHDp 2250 | 2250 | DN 100 | 1243 | 1301 | 690 | 5,5 | ||||
| HHDp 2700 | 2700 | 690 | 7 | |||||||
| HHDp 3150 | 3150 | DN 150 | 1400 | 1509 | 880 | 8,7 | ||||
| HHDp 3600 | 3600 | 880 | 9,2 | |||||||
| HHDp 4500 | 4500 | 1050 | 10,8 | |||||||
| HHDp 5400 | 5400 | 1200 | 13,4 | |||||||
| HHDp 6300 | 6300 | DN 200 | 2963 | 1411 | 2803 | 1850 | 400/3/50 | 17,4 | ||
| HHDp 7200 | 7200 | 1950 | 18,4 | |||||||
| HHDp 9000 | 9000 | 2080 | 21,6 | |||||||
| HHDp 10800 | 10800 | 2090 | 26 | |||||||
* Výkonnost dle ISO 7183, objem vzduchu na sání kompresoru za podmínek +20 °C a 1 bar (a), pracovní tlak 7 bar (a), teplota stlačeného vzduchu na vstupu do sušičky +35 °C, teplota okolního prostředí nebo chladící vody 25 °C, teplota rosného bodu +3 °C | Technické údaje mohou být změněny bez upozornění.
| Opravné součinitele pro různé teploty stlačeného vzduchu na vstupu a pracovní tlaky | ||||||||||||||||||||||||
| Teplota stlačeného vzduchu na vstupu (°C) | Tlak na vstupu bar (g) | |||||||||||||||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |||||||||||||
| +25 | 1.42 | 1.50 | 1.57 | 1.63 | 1.67 | 1.72 | 1.76 | 1.81 | 1.84 | 1.87 | 1.90 | 1.93 | ||||||||||||
| +30 | 1.00 | 1.08 | 1.13 | 1.18 | 1.22 | 1.25 | 1.29 | 1.33 | 1.36 | 1.38 | 1.41 | 1.44 | ||||||||||||
| +35 | 0.79 | 0.87 | 0.92 | 0.96 | 1.00 | 1.03 | 1.07 | 1.10 | 1.13 | 1.16 | 1.18 | 1.21 | ||||||||||||
| +40 | 0.63 | 0.72 | 0.77 | 0.81 | 0.84 | 0.87 | 0.91 | 0.93 | 0.96 | 0.98 | 1.00 | 1.02 | ||||||||||||
| +45 | 0.51 | 0.60 | 0.65 | 0.68 | 0.71 | 0.74 | 0.78 | 0.80 | 0.82 | 0.84 | 0.86 | 0.88 | ||||||||||||
| +50 | 0.43 | 0.52 | 0.56 | 0.60 | 0.63 | 0.65 | 0.67 | 0.70 | 0.73 | 0.75 | 0.77 | 0.80 | ||||||||||||
| Opravné součinitele pro různé teploty okolního prostředí °C | ||||||||||
| °C | +25 | +30 | +35 | +40 | +45 | |||||
| HHDp 381 – 10800 | 1 | 0.94 | 0.89 | 0.83 | 0.78 | |||||
| Technické údaje | HHDp 381 - 1451 | HHDp 1800 – 5400 | HHDp 6300 – 10800 | ||
| Chladivo | R 134a | R 404a | |||
| Chlazeno vzduchem | standardní výbava | ||||
| Chlazeno vodou | volitelná výbava | ||||
| Výměník tepla | nerezová ocel, měď | ||||
| Třída IP ochrany | IP 44 | ||||
| Ukazatel teploty rosného bodu | digitální | ||||
| Bezpotenciálový kontakt k hlášení poruch | standardní výbava | ||||
| Elektronický odvaděč kondenzátu - hladinově ovládaný | standardní výbava | ||||
