Řada HHD

Standardní, 20 m³/h - 1700 m³/h

Řada HHD
Efektivní odstranění vlhkosti
Tradice od roku 1948
Teplota rosného bodu +3 °C
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Kondenzační sušičky řady HHD využívají pokroková konstrukční řešení výměníku tepla, odlučování kondenzátu a optimalizaci chodu chladícího okruhu.

Při standardních podmínkách provozního prostředí dosahují výkonností od 20 m3/h do 1700 m3/h objemového průtoku stlačeného vzduchu (20 ºC, 1 bar abs.).

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na kondenzačních sušičkách HHD.

Doporučení

Firma SPX Hankison doporučuje předřadit před kondenzační sušičku předfiltr z řady NGF model SF a model HF.

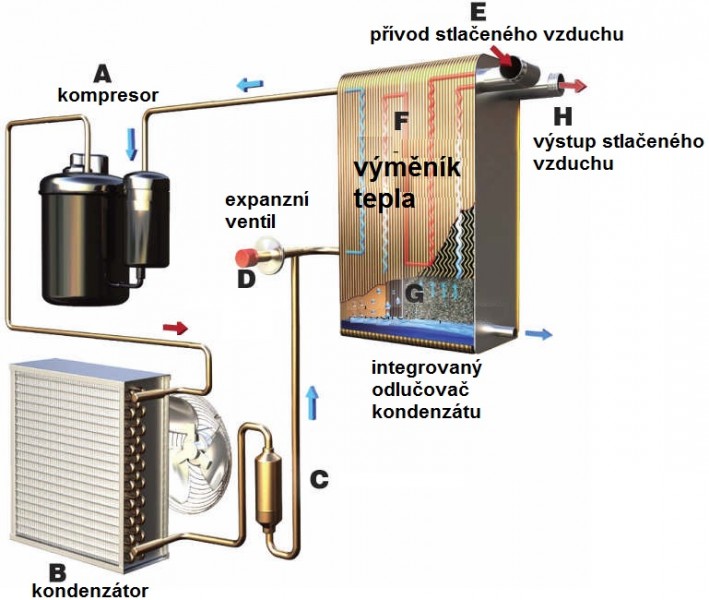

Chladící okruh

Kompresor chladiva (A) a vzduchem chlazený kondenzátor (B) udržují souvislý průtok chladiva chladícím okruhem. Filtr sušičky v okruhu chladiva (C) zachycuje nečistoty obsažené v chladivu. Expanzní ventil (D) reguluje průtok chladiva do integrovaného výměníku tepla.

Okruh stlačeného vzduchu

Teplý, vlhkostí nasycený stlačený vzduch se přivádí do výměníku tepla vzduch-vzduch (E), kde je ochlazován vystupujícím suchým stlačeným vzduchem. Takto předchlazený vzduch (F) vstupuje do výměníku tepla chladiva (F) a je dále výrazně ochlazován, což způsobí kondenzaci vodní páry v něm obsažené.

Kapky kondenzátu se odlučují z proudu procházejícího stlačeného vzduchu vestavěným odlučovačem (G), který je vybaven nerezovým sítkem. Kondenzát se odvádí z odlučovače automatickým elektrickým zařízením pro odvod kondenzátu, které je řízené časovačem. Studený vysušený vzduch seopět ohřívá ve výměníku vzduch-vzduch, aby se zabránilo rosení potrubí rozvodu stlačeného vzduchu. Čistý suchý vzduch (H) vystupuje ze sušičky a je připraven pro použití.

Model Výkonnost* Připojovací rozměr Rozměry Hmotnost Elektrické napájení Elektrický příkon
A B C
m³/h mm kg V/Ph/Hz kW
HHD 21 20 R 3/8" 344 320 390 15 230/1/50 0,24
HHD 31 30 19
HHD 61 60 R 3/4" 368 419 575 29 0,34
HHD 81 80 0,42
HHD 101 100 500 523 570 41 0,58
HHD 140 140 R 1" 393 891 601 50 0,58
HHD 160 160 53 0,60
HHD 240 240 951 58 0,87
HHD 315 315 R 2" 483 1 011 761 72 1,10
HHD 360 360 78 1,30
HHD 470 470 86 1,48
HHD 580 580 533 1 191 811 100 1,90
HHD 680 680 112 2,45
HHD 820 820 1 291 134 2,55
HHD 1000 1 000 583 1 361 155 2,70
HHD 1100 1 100 R 2 1/2" 1 129 857 1 510 314 400/3/50 2,55
HHD 1300 1 300 327 2,95
HHD 1700 1 700 R 3" 1 110 354 5,70

* Výkonnost dle ISO 7183, objem vzduchu na sání kompresoru za podmínek +20 °C a 1 bar (a), pracovní tlak 7 bar (a), teplota stlačeného vzduchu na vstupu do sušičky +35 °C, teplota okolního prostředí nebo chladící vody 25 °C, teplota rosného bodu +3 °C | Technické údaje mohou být změněny bez upozornění.

Opravné součinitele pro různé pracovní tlaky bar (g) (F1)
bar (g) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
HHD 21 – 101 0.84 0.90 0.93 0.97 1.00 1.02 1.04 1.06 1.07 1.08 1.09 1.10 1.10 1.11
HHD 140 – 1000 0.79 0.87 0.92 0.96 1.03 1.07 1.10 1.13 1.16 1.18 1.21 1.22 1.24
HHD 1100 – 1700 0.68 1.24 1.27

Opravné součinitele pro různé teploty stlačeného vzduchu na vstupu °C (F2)
°C +35 +40 +45 +49
HHD 21 – 101 1.00 0.86 0.75 0.63
HHD 140 – 1000 0.85 0.71
HHD 1100 – 1700

Opravné součinitele pro různé teploty okolního prostředí °C (F3)
°C +25 +30 +35 +40 +43
HHD 21 – 101 1.00 1.00 1.00 1.00 1.00
HHD 140 – 1000 1.00 0.92 0.85 0.80 0.78
HHD 1100 – 1700 1.00 0.94 0.89 0.83

Model HHD 21 – HHD 160 HHD 240 – HHD 1000 HHD 1100 – 1300 HHD 1700
Chladivo R 134a R 407C R 134a R 404A
