Řada HDS

úsporné s integrovanou filtrací, 950 m³/h - 10800 m³/h

Řada HDS
Regulace elektrické energie od 9 % do 100 %
Tradice od roku 1948
Nerezový výměník tepla "ColdWave"
Hotline 24/7
Cena poptávkou
Jiří Grossmann

zákaznická podpora

Úsporné kondenzační sušičky řady HDS jsou vyráběny s integrovanou filtrací, která je umístěna na vnitřním okruhu stlačeného vzduchu s nízkou teplotou stlačeného vzduchu a zároveň vyšší účinností.

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na kondenzačních sušičkách HDS.

  • pro průtoky od 950 m³/h do 10 800 m³/h
  • rozsah regulace elektrické energie od 9 % – 100 %
  • vysoce účinná integrovaná filtrace
  • nerezový výměník tepla s dlouhou životností
  • nízké provozní náklady
  • stabilní teplota rosného bodu + 3 ˚C
  • řídící jednotka
  • možnost vodního chlazení

Kondenzační sušičky z řady HDS mají možnost vodního chlazení, která umožní i při vysokých okolních teplotách udržovat stabilní teplotu rosného bodu.

Všechny modely HDS jsou vybaveny patentovaným výměníkem tepla „ColdWave“ a zařízením na kontrolu spotřeby „Energy monitoring“.

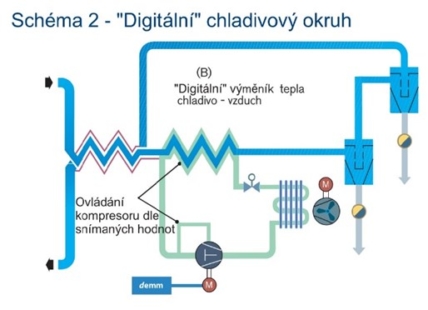

Jsou vybaveny také „scrollovým“ chladivovým kompresorem, který je ovládán řídící jednotkou, která zpracovává data získaná z výparníku. Řídící jednotka vydá signál k zatížení nebo k odlehčení chladivového kompresoru a tím umožňuje udržovat stabilní teplotu rosného bodu s minimálními náklady na elektrickou energii. Rozsah regulace elektrické energie je od 9 % do 100 %.

kondenzační sušičky SPX

Model Výkonnost* Potrubní připojení Rozměry Hmotnost El. připojení Příkon
A B C
m³/h mm kg V/F/Hz kW
HDS 950 950 R 2 1/2" 929 1 101 1 510 328 400/3/50
460/3/60
1,8
HDS 1150 1 150 2,1
HDS 1450 1 450 340 2,6
HDS 1500 1 500 DN 80 1 232 1 033 2 162 490 2,7
HDS 1800 1 800 520 2,9
HDS 2250 2 250 DN 100 1 243 1 301 600 3,9
HDS 2700 2 700 665 5,6
HDS 3150 3 150 DN 150 1 400 1 509 840 6,2
HDS 3600 3 600 850 6,9
HDS 4500 4 500 950 8,9
HDS 5400 5 400 10,3
HDS 6300 6 300 DN 200 1438 2965 2 800 1850 400/3/50 12,4
HDS 7200 7 200 1950 13,8
HDS 9000 9 000 2080 17,8
HDS 10800 10 800 20,6

* Výkonnost dle ISO 7183, objem vzduchu na sání kompresoru za podmínek +20 °C a 1 bar (a), pracovní tlak 7 bar (a), teplota stlačeného vzduchu na vstupu do sušičky +35 °C,
teplota okolního prostředí nebo chladící vody 25 °C, teplota rosného bodu +3 °C | Technické údaje mohou být změněny bez upozornění.

Opravné součinitele pro vstupní teplotu a pracovní tlak
Teplota stlačeného vzduchu na vstupu (°C) Pracovní tlak bar (g)
3 4 5 6 7 8 9 10 11 12 13 14
+25 1,42 1,50 1,57 1,63 1,67 1,72 1,76 1,81 1,84 1,87 1,90 1,93
+30 1,00 1,08 1,13 1,18 1,22 1,25 1,29 1,33 1,36 1,38 1,41 1,44
+35 0,79 0,87 0,92 0,96 1,00 1,03 1,07 1,10 1,13 1,16 1,18 1,21
+40 0,63 0,72 0,77 0,81 0,84 0,87 0,91 0,93 0,96 0,98 1,00 1,02
+45 0,51 0,60 0,65 0,68 0,71 0,74 0,78 0,80 0,82 0,84 0,86 0,88
+50 0,43 0,52 0,56 0,60 0,63 0,65 0,67 0,70 0,73 0,75 0,77 0,80

Opravné součinitele pro různé hodnoty teploty prostředí v °C
°C +25 +30 +35 +40 +45
HDS 950-10800 1 0,94 0,89 0,83 0,78

Technické údaje HDS 950-1450 HDS 1500-5400 HDS 6300-10800
Chladivo R-134a R-407 A
Chlazení vzduchem standardní výbava
Chlazení vodou volitelná výbava
Výměník tepla desky z nerezové oceli (svařované mědí)
Indikace teploty rosného bodu digitální
Bezpotenciálový kontakt pro hlášení poruch standardní výbava
Elektronický odvod kondenzátu řízený úrovní hladiny standardní výbava
Řídící jednotka chladivového kompresoru „digital scroll“ s proměnnou zátěží standardní výbava
