Řada HBD
úsporné kombinované, 1200 m³/h - 9000 m³/h
Cena poptávkou |

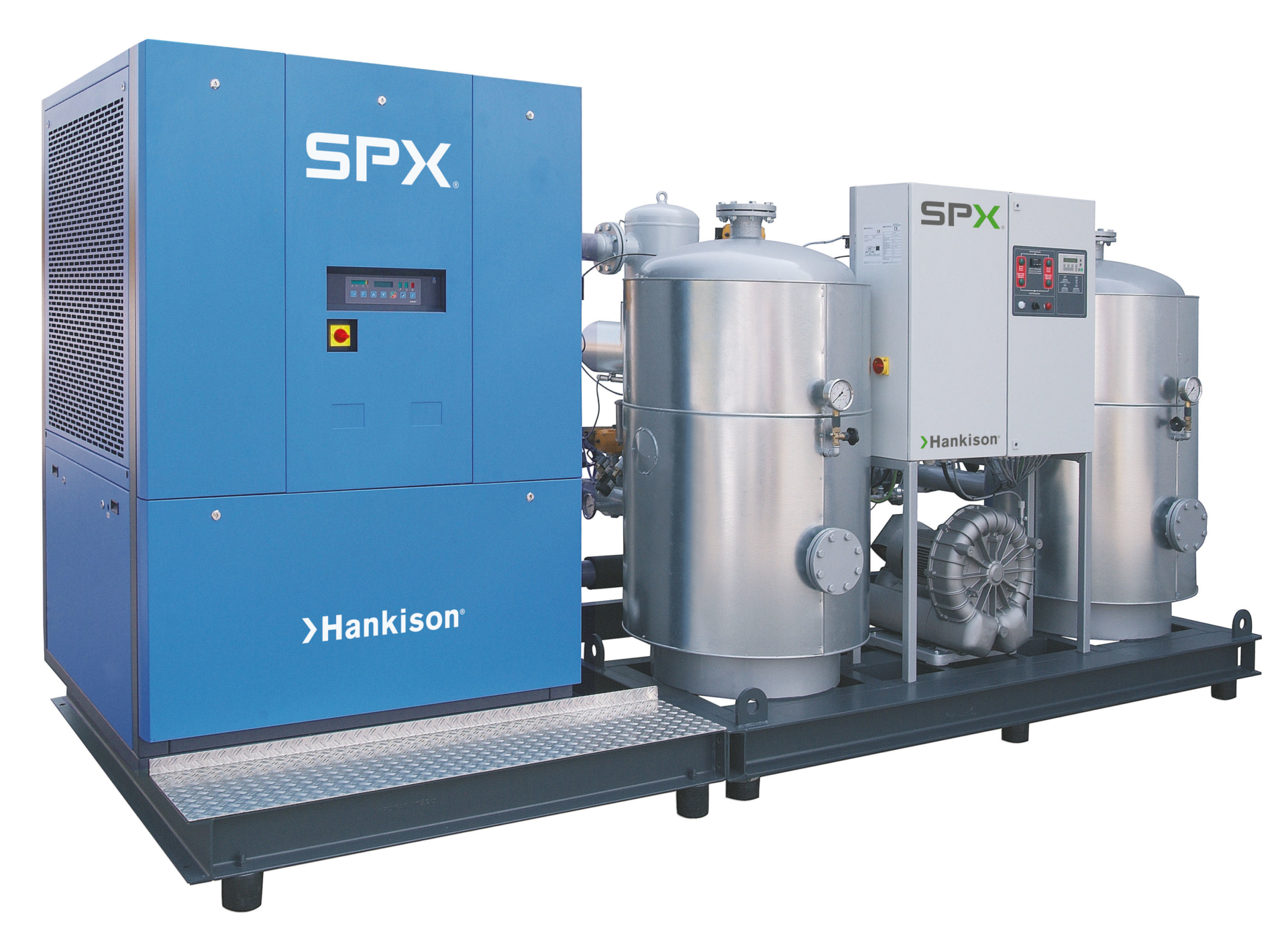

Firma SPX Hankison kombinací „kondenzační a adsorpční sušičky“ vyvinula sušičku z řady HBD (HyBriDryer) pro průmyslové účely, která je v současné době jednou z nejúčinnějších zařízení na úpravu stlačeného vzduchu s požadavkem na teplotu rosného bodu -40 ˚C.
Princip činnosti:
Při požadavku teploty rosného bodu -40 ˚C u sušiče HBD, prochází stlačený vzduch těmito fázemi:
- vstup do kondenzační sušičky
- snížení teploty stlačeného vzduchu ve výměníku tepla vzduch vstupující – vzduch vystupující
- snížení teploty stlačeného vzduchu na +3 ˚C ve výměníku tepla vzduch – chladivo
- vstup do integrovaného filtru stlačeného vzduchu – odvod kondenzátu při nízké teplotě stlačeného vzduchu
- vstup do integrovaného jemného filtru stlačeného vzduchu – 0,01 mg/m³ (zbytkového oleje) při nízké teplotě stlačeného vzduchu
- vstup do adsorpční sušičky s nízkou teplotou stlačeného vzduchu (optimální stav pro adsorpci)
- vstup do integrovaného prachového filtru za adsorpční kolonou pro zachycení prachových částic z adsorpční náplně
- návrat do kondenzační sušičky
- zvýšení teploty stlačeného vzduchu ve výměníku tepla vzduch vstupující – vzduch vystupující
- výstup z kondenzační sušičky
Při požadavku teploty rosného bodu +3 ˚C u sušiče HBD, lze obchvatem (bypassem) vynechat adsorpční část a ponížit si náklady na regeneraci kolon.
Regenerace adsorpční náplně v jednotlivých kolonách probíhá pomocí vlastního dmychadla a externího topného tělesa. Tímto je zajištěn teplý vzduch (o teplotě 100 – 190˚C), který je určen k ohřátí granulátu v regenerované koloně za účelem odpaření vlhkosti z nasyceného granulátu a následného odvedení vlhkosti pomocí mírného přetlaku do okolního prostředí. Je doporučeno odvést tento teplý vzduch potrubním rozvodem mimo kompresorovou stanici.
Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na kombinovaných sušičkách HBD.
- pro průtoky od 1 200 m³/h do 9 000 m³/h
- žádná spotřeba stlačeného vzduchu na regeneraci
- velice nízké energetické nároky
- možnost zvolit letní / zimní provoz (teplota rosného bodu +3˚C / -40˚C)
- kompaktní řešení
- integrovaná filtrace
- dlouhá životnost adsorpční náplně
- stabilní teplota rosného bodu – 40 ˚C
- řídící jednotka umožňující optimální nastavení teploty rosného bodu
- možnost vodního chlazení
Model | Výkonnost* | Potrubní připojení | Rozměry | Hmotnost | El. připojení | Příkon | |||||
Chlazeno vzduchem | Chlazeno vodou | ||||||||||
A | B | C | Léto | Zima | Léto | Zima | |||||
m³/h | mm | kg | V/F/Hz | kW | |||||||
HBD 1200 | 1 200 | DN 80 | 4 278 | 1 540 | 2 219 | 2 500 | 400/3/50 (možnost: 500/3/50) | 2,4 | 5,1 | 1,9 | 4,6 |
HBD 1500 | 1 500 | DN 100 | 2 222 | 2 700 | 3,4 | 6,8 | 2,8 | 6,2 | |||
HBD 2000 | 2 000 | DN 150 | 4 598 | 1 860 | 3 300 | 4,9 | 9,3 | 4,3 | 8,7 | ||
HBD 2500 | 2 500 | 3 500 | 6,1 | 11,4 | 5,3 | 10,5 | |||||
HBD 3000 | 3 000 | 4 200 | 7,2 | 13,9 | 6,5 | 13,2 | |||||
HBD 4000 | 4 000 | 4 350 | 9,9 | 18,4 | 8,3 | 16,7 | |||||
HBD 5000 | 5 000 | DN 150 | 5 144 | 3 236 | 2 402 | 5 500 | 400/3/50 (možnost: 500/3/50) | 11,1 | 20,8 | 10,0 | 19,7 |
HBD 6000 | 6 000 | 5 159 | 3 254 | 6 250 | 12,8 | 24,4 | 11,7 | 23,3 | |||
HBD 7000 | 7 000 | DN 200 | 5 479 | 3 555 | 7 300 | 13,7 | 27,0 | 12,6 | 25,9 | ||
HBD 8000 | 8 000 | 7 700 | 14,5 | 29,4 | 13,4 | 28,3 | |||||
HBD 9000 | 9 000 | 5 497 | 3 675 | 8 900 | 18,5 | 34,2 | 17,4 | 33,1 |
Provozní podmínky | Min. | Nom. | Max. |
Pracovní tlak | 4 bar (g) | 7 bar (g) | 10 bar (g)* |
Vstupní teplota | +5 °C | +35 °C | +50°C |
Teplota prostředí | +3 °C | +25 °C | +45 °C |
* volitelně 16 bar
