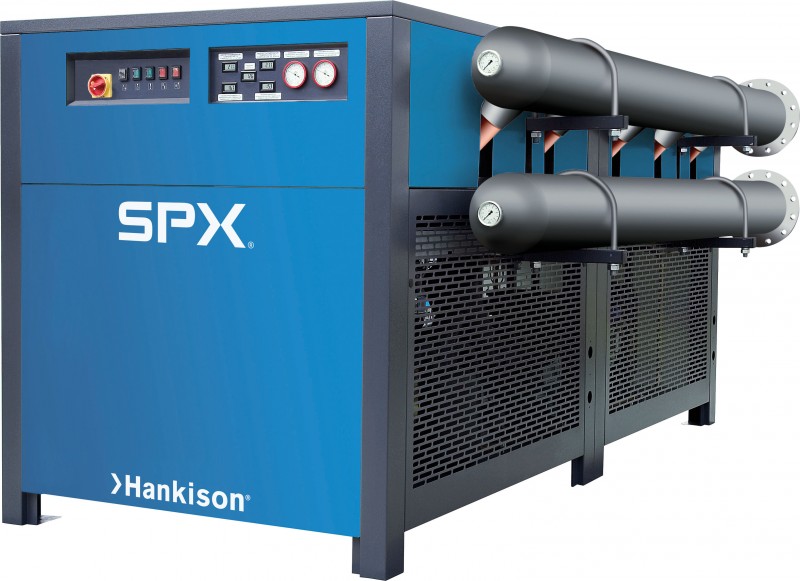

Řada H

standardní - vysokoobjemové, 7200 m³/h - 12000 m³/h

Řada H
Pro vysoké průtoky od 7 200 m³/h do 12 000 m³/h
Tradice od roku 1948
Nerezový výměník tepla
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Kondenzační sušičky stlačeného vzduchu řady H jsou navrženy pro vysoké průtoky.

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na kondenzačních sušičkách H.

Doporučení

Společnost SPX Hankison doporučuje předřadit před kondenzační sušičku předfiltr z řady HF 9 a HF 7.

  • pro průtoky od 7 200 m³/h do 12 000 m³/h
  • nerezový výměník tepla s dlouhou životností
  • nízké provozní náklady
  • stabilní teplota rosného bodu +3 ˚C
  • možnost vodního chlazení

Jako standardní vybavení je výměník tepla z nerezové oceli s dlouhou životností.

Kondenzační sušičky z řady H mají možnost vodního chlazení, která umožní i při vysokých okolních teplotách udržovat stabilní teplotu rosného bodu.

Model Výkonnost* Potrubní připojení Rozměry Hmotnost El. připojení Příkon
A B C
m³/h mm kg V/F/Hz kW
H-7200 7 200 DN 150 1 572 3 229 2 402 1 850 400/3/50 11,50
H-8400 8 400 DN 200 1 590 3 244 2 000 13,80
H-9600 9 600 2 200 15,30
H-12000 12 000 2 600 17,70

Kondenzační sušičky

* Výkonnost dle ISO 7183, objem vzduchu na sání kompresoru za podmínek +20 °C a 1 bar (a), pracovní tlak 7 bar (a), teplota stlačeného vzduchu na vstupu do sušičky +35 °C, teplota okolního prostředí nebo chladící vody 25 °C,  teplota rosného bodu +3 °C | Technické údaje mohou být změněny bez upozornění.

Opravné součinitele pro různé hodnoty pracovního tlaku v bar (g)
bar (g) 3 4 5 6 7 8 10 12 14 16
H-7200–12000 0,70 0,81 0,86 0,95 1,00 1,04 1,12 1,18 1,22 1,26

Opravné součinitele pro různé hodnoty vstupní teploty v °C
°C +35 +40 +45 +50
H-7200–12000 1,00 0,83 0,63 0,55

Opravné součinitele pro různé hodnoty teploty prostředí v °C
°C +25 +30 +35 +40 +45
H-7200–12000 1 0,94 0,89 0,83 0,78

Technické údaje H-7200 - 12000
Chladivo R-134a
Chlazení vzduchem standardní výbava
Chlazení vodou volitelná výbava
Výměník tepla desky z nerezové oceli (svařované mědí)
Indikace teploty rosného bodu digitální
Bezpotenciálový kontakt pro hlášení poruch standardní výbava
Elektronický odvod kondenzátu řízený úrovní hladiny standardní výbava
Regulace příkonu "vypnutím chladivového kompresoru“ standardní výbava
