Řada DDH

840 m³/h – 10800 m³/h

Řada DDH
Úspora energie
100letá tradice
Automatický sušící systém
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Úsporné adsorpční sušičky řady DDH regenerují adsorpční materiál za tepla pomocí vysoce účinného topného tělesa a odstředivého ventilátoru. Řídicí systém sleduje rosný bod a reguluje regeneraci, čímž zajišťuje pozoruhodné úspory energie.

Automatický sušící systém

Řada DDH je vybavena plně automatickým sušicím systémem, který pomocí ventilátoru nasává vzduch z okolního prostředí a vede jej přes topné těleso.Tento proud horkého vzduchu proudí v opačném směru k proudu sušícího vzduchu.Horký vzduch přesahující 200 °C regeneruje adsorpční náplň a odvádí z ní vlhkost.

Vzdálené ovládání počítačem

Řídicí systém neustále sleduje rosný bod, zobrazuje provozní stav, alarmy, tlak.Také umožňuje spuštění a zastavení na dálku.

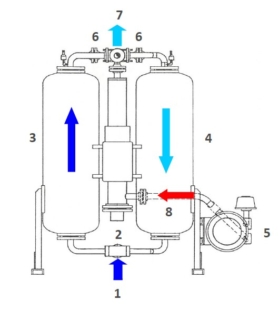

Regenerace tepla – vývojový diagram

  1. Vstup stlačeného vzduchu
  2. Ventil
  3. Adsorpční kolona – stav sušení
  4. Adsorpční kolona – stav regenerace
  5. Ventilátor a topné těleso
  6. Jednosměrný ventil
  7. Výstup stlačeného vzduchu
  8. Regenerační horký vzduch

Schéma kompresorovny

  1. Kompresor Mattei s akustickým krytem
  2. Kompresor Mattei bez akustického krytu
  3. Nadřazená řídící jednotka kompresorů a příslušenství Concerto
  4. Cyklonový odlučovač a odvaděč kondenzátu
  5. Sada pro rekuperaci tepla
  6. Tlaková nádoba s odvaděčem kondenzátu Mattei
  7. Filtr FM C3, s odvaděčem kondenzátu
  8. MOS ekologický separátor kondenzátu – voda-olej
  9. Kondenzační sušička MD-EMD s odvaděčem kondenzátu
  10. Filtr FM C2
  11. Adsorpční sušička DD / DDH
  12. Filtr FM C1
  13. Filtr FM CC

Model Výkonnost Příkon Napětí Max. pracovní tlak Připojení Pojistka Rozměry Hmotnost
m³/min kW V/ph/Hz bar A Délka (mm) Šířka (mm) Výška (mm) kg
DDH 850 14 9,4 400/3/50 10 2" 40 1180 1290 2299 264
DDH 1000 17 9,4 400/3/50 10 2" 40 1310 1200 2415 357
DDH 1250 21 12 400/3/50 10 DN80 50 1270 1610 2468 404
DDH 1500 25 12 400/3/50 10 DN80 50 1270 1610 2563 454
DDH 1800 30 14,5 400/3/50 10 DN80 63 1515 1563 2479 566
DDH 2200 37 17,5 400/3/50 10 DN80 63 1455 1563 2789 708
DDH 2700 45 21,4 400/3/50 10 DN80 100 1514 1615 2836 852
DDH 3200 53 21,4 400/3/50 10 DN100 100 1660 1710 3054 954
DDH 3600 60 31,1 400/3/50 10 DN100 125 1660 1710 3268 1070
DDH 4400 73 36,1 400/3/50 10 DN100 125 2492 1975 2910 1436
DDH 5000 83 39,4 400/3/50 10 DN125 160 2560 2045 3382 1670
DDH 6300 105 49,4 400/3/50 10 DN150 200 2963 2090 3328 2016
DDH 7200 120 49,4 400/3/50 10 DN150 200 3363 2020 3047 2446
DDH 8800 147 72,3 400/3/50 10 DN150 260 3363 2020 3341 2906
DDH 10800 180 78,7 400/3/50 10 DN200 320 3481 2492 3765 3354

Opravné součinitele při změně pracovního tlaku
Pracovní tlak (bar) 4,5 5 6 7 8 9 10
Koeficient 0,69 0,75 0,88 1,00 1,12 1,25 1,37

Opravné součinitele při změně teploty stlačeného vzduchu na vstupu
Teplota na vstupu (°C) 20 25 30 35 40 45
Koeficient 1,00 1,00 1,00 1,00 0,80 0,73
