Řada DD

6 m³/h – 1884 m³/h

Řada DD
Regenerace za studena
100letá tradice
Teplota rosného bodu –40˚C/–70˚C
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Adsorpční sušičky řady DD jsou ideálním řešením pro průmyslová odvětví vyžadující obzvláště čistý a suchý stlačený vzduch, jako jsou potravinářský, farmaceutický a nemocniční průmysl, galvanické závody nebo všechna použití, kde je vyžadován rosný bod až do -40 ° C.

Výhody

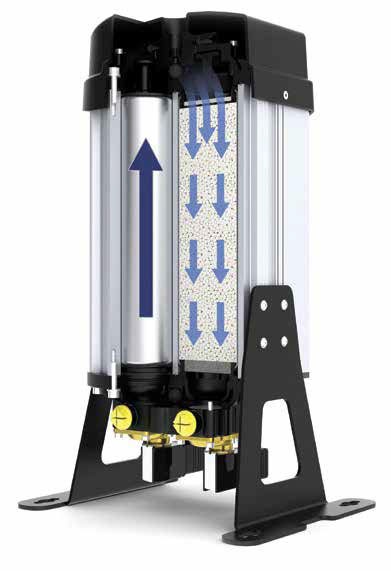

  • Sušička, skládající se ze dvou kolon s adsorpční náplní, je schopna kontinuálně dodávat sušený stlačený vzduch pravidelným překlápěním jedné nebo druhé kolony.
  • Sušičky DD jsou vyrobeny z oxidu hlinitého, adsorpčního materiálu zajišťujícího vysoký a stálý výkon v průběhu času.
  • Přesně a spolehlivě odstraňuje vlhkost a nečistoty.
  • Synchronizace s kompresorem: umožňuje zapínání a vypínání sušičky podle provozu kompresoru, čímž se zabrání plýtvání sušeným vzduchem na regeneraci.
  • Díky kompaktní konstrukci jsou sušičky řady DD vhodné pro použití v kompresorových stanicích, v místě aplikace nebo integrované do originálních systémů. Mohou být instalovány na podlahu (modely do DD 130 lze snadno připevnit na zeď).
  • Řada DD je vybavena speciálním tlumičem hluku umístěným na výstupním ventilu.

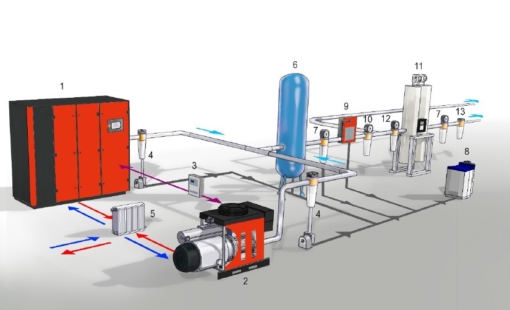

Schéma kompresorovny

  1. Kompresor Mattei s akustickým krytem
  2. Kompresor Mattei bez akustického krytu
  3. Nadřazená řídící jednotka kompresorů a příslušenství Concerto
  4. Cyklonový odlučovač a odvaděč kondenzátu
  5. Sada pro rekuperaci tepla
  6. Tlaková nádoba s odvaděčem kondenzátu Mattei
  7. Filtr FM C3, s odvaděčem kondenzátu
  8. MOS ekologický separátor kondenzátu – voda-olej
  9. Kondenzační sušička MD-EMD s odvaděčem kondenzátu
  10. Filtr FM C2
  11. Adsorpční sušička DD / DDH
  12. Filtr FM C1
  13. Filtr FM CC

Model Výkonnost Příkon Napětí Hladina akustického tlaku Připojení Rozměry Hmotnost
m³/min kW V/f db (A) Délka (mm) Šířka (mm) Výška (mm) kg
DD 10 0,1 0,1 230/1/50-60 - 3/8" 432 229 254 8
DD 20 0,14 0,1 230/1/50-60 - 3/8" 432 229 254 8
DD 30 0,3 0,1 230/1/50-60 - 3/8" 635 229 254 13
DD 40 0,4 0,1 230/1/50-60 - 3/8" 889 229 330 16
DD 50 0,7 0,1 230/1/50-60 - 3/8" 1092 229 330 20
DD 60 1 0,1 230/1/50-60 - 1" 762 432 330 40
DD 70 1,2 0,1 230/1/50-60 - 1" 762 432 330 40
DD 80 1,5 0,1 230/1/50-60 - 1" 914 432 330 54
DD 90 1,9 0,1 230/1/50-60 - 1" 914 432 330 54
DD 100 2,5 0,1 230/1/50-60 - 1" 1092 432 330 64
DD 110 3 0,1 230/1/50-60 - 1" 1245 432 330 78
DD 120 3,7 0,1 230/1/50-60 - 1" 1499 432 330 95
DD 130 5 0,1 230/1/50-60 - 1" 1829 432 330 119
DD 2110 6 0,1 230/1/50-60 <90 2" 1194 305 635 166
DD 2120 7,8 0,1 230/1/50-60 <90 2" 1448 305 635 200
DD 2130 11,3 0,1 230/1/50-60 <90 2" 1778 305 635 248
DD 3130 15,9 0,1 230/1/50-60 <90 2" 1778 305 787 353
DD 4130 21,2 0,1 230/1/50-60 <90 2 ½" 1778 305 965 458
DD 6120 23,5 0,1 230/1/50-60 <90 2 ½" 1448 305 1295 524
DD 6130 31,4 0,1 230/1/50-60 <90 2 ½" 1448 305 1295 668

Technické údaje pro (20 ˚C, 1 bar atm.) platí při následujících referenčních (jmenovitých) podmínkách: přiváděný stlačený vzduch o tlaku 7 bar a teplotě +38 ˚C, 60% relativní vlhkost, teplota rosného bodu při tlaku -40˚C.

Opravné součinitele při změně pracovního tlaku
Pracovní tlak (bar) 4 5 6 7 8 9 10 11 12 13 14 16
Koeficient 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,13

Opravné součinitele při změně teploty stlačeného vzduchu na vstupu
Teplota na vstupu (°C) 25 37 40 45 50
Koeficient 1 1 0,97 0,88 0,73

Opravné součinitele při změně teploty rosného bodu na výstupu
Teplota rosného bodu na výstupu (°C) -20 -40 -70
Koeficient 1,10 1,00 0,70
