Filtry stlačeného vzduchu NGF

34 m³/h – 14 850 m³/h

Filtry stlačeného vzduchu NGF
Efektivní zachycení nečistot
Tradice od roku 1948
Minimalizace tlakové ztráty
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Řada filtrů NGF je založena na aplikaci nejnovějších materiálů využívaných při filtraci stlačeného vzduchu a byla vyvinuta, aby bylo možné zajistit dokonalou kvalitu stlačeného vzduchu při nízkých provozních nákladech.

  • Filtry z řady NGF jsou určeny pro odlučování pevných částic, kapek a aerosolů podle ISO 8573.1:2001.
  • U řady filtrů NGF je do výkonnosti 2 659 m³/h použito modulární pouzdra.
  • U řady filtrů HFs přírubou je do výkonnosti 14850 m³/h použita tlaková nádoba.

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na filtrech NGF. Kontaktujte nás!

Filtry z řady NFG používají filtrační látky zkonstruované s využitím principu hlubokého zřasení filtračního lože. Tlaková ztráta se snížila o 50 %, zatímco filtrační plocha se zvětšila.

filtry SPX Hankison

Kvalita stlačeného vzduchu a úspory energie

Filtry nové řady NGF byly navrženy s ohledem na splnění požadavků mezinárodně uznávané normy pro kvalitu stlačeného vzduchu 8753.1. Pokud jde o zachycení nečistot a minimalizaci tlakové ztráty byla výkonnost filtračních prvků ověřena podle zkušebních postupů předepsaných normou ISO 12500.

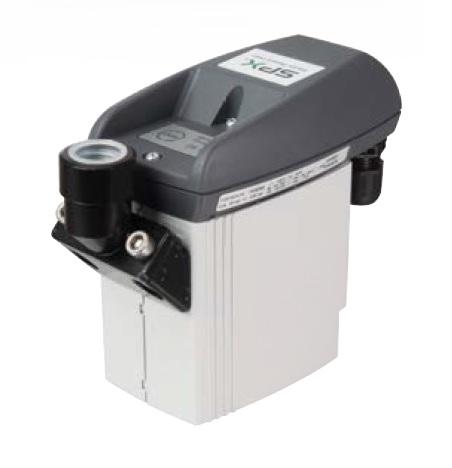

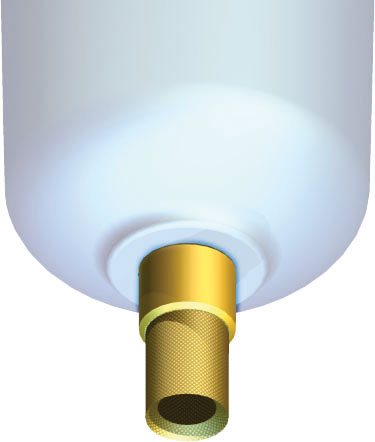

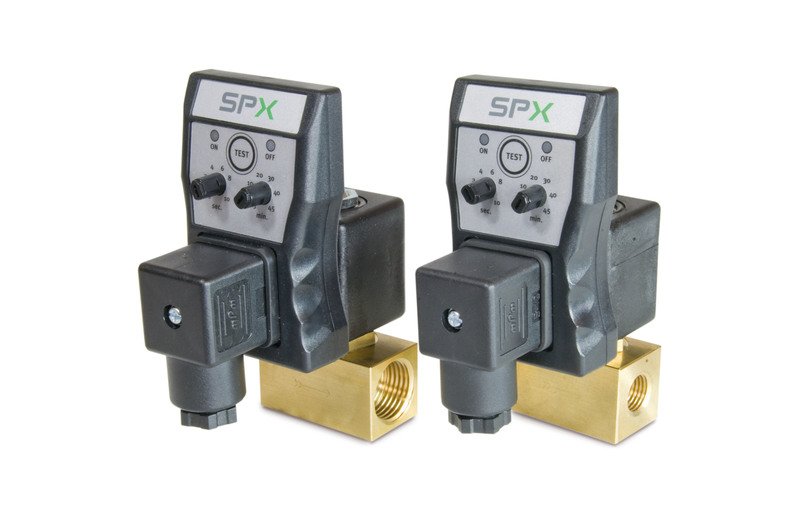

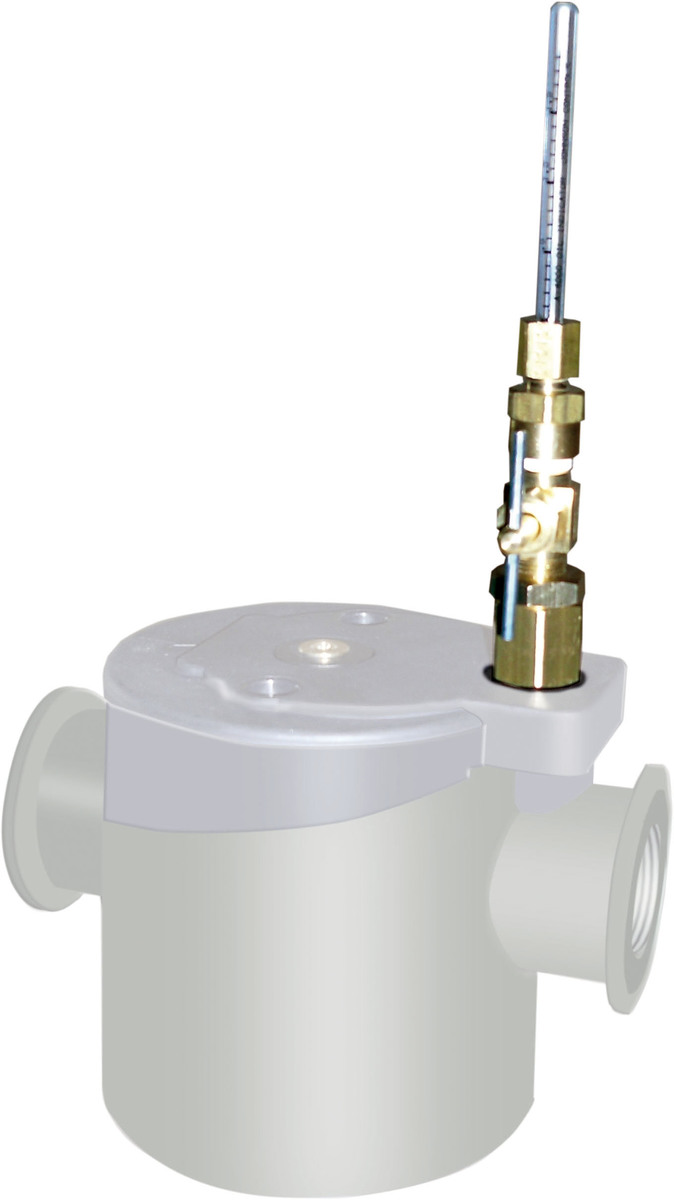

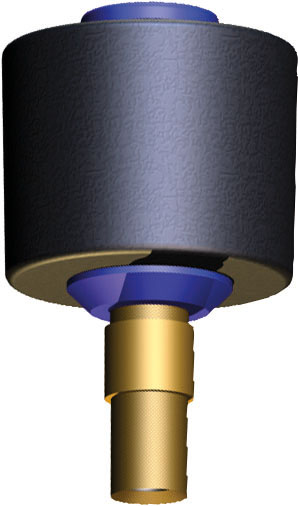

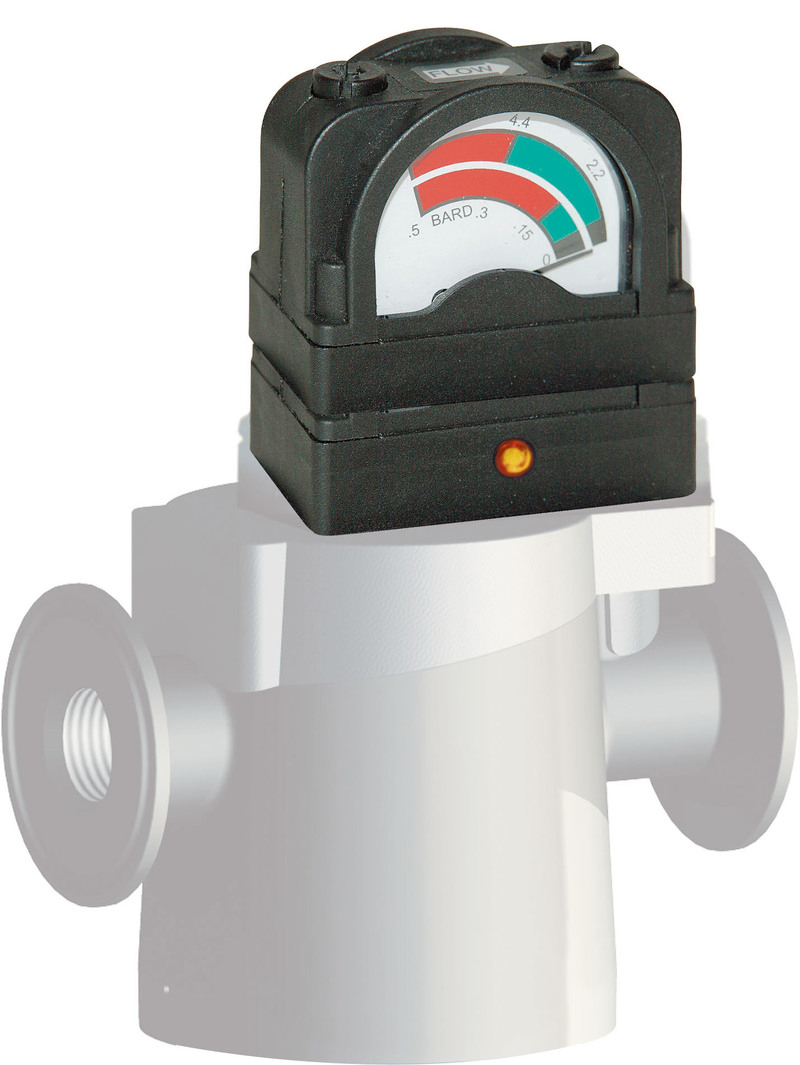

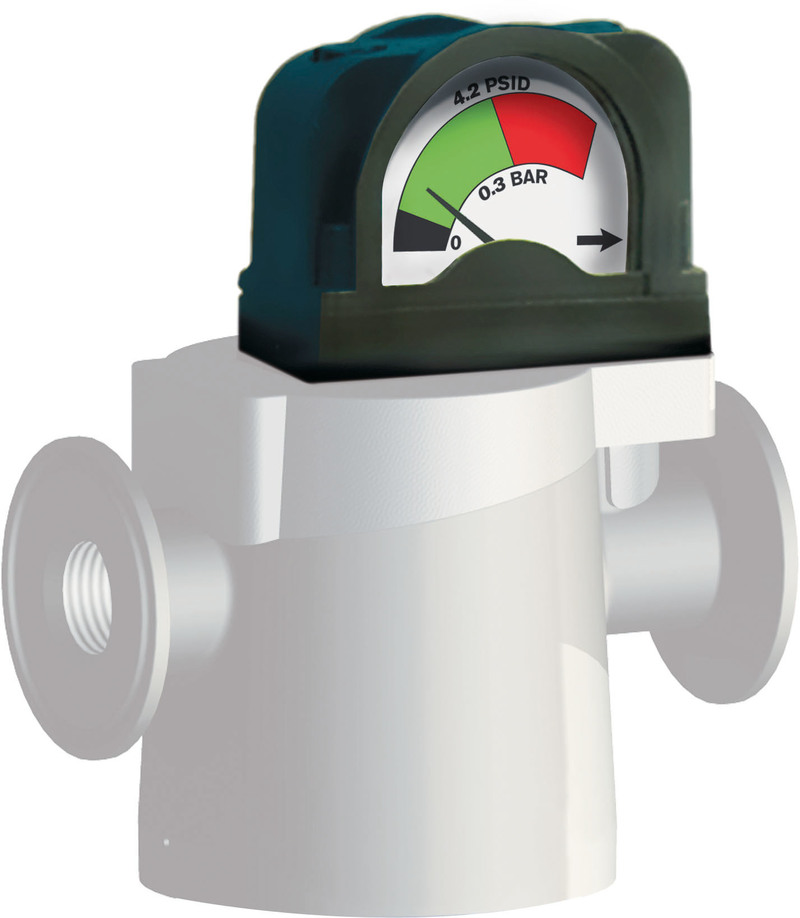

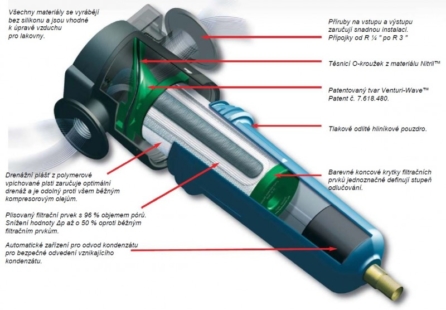

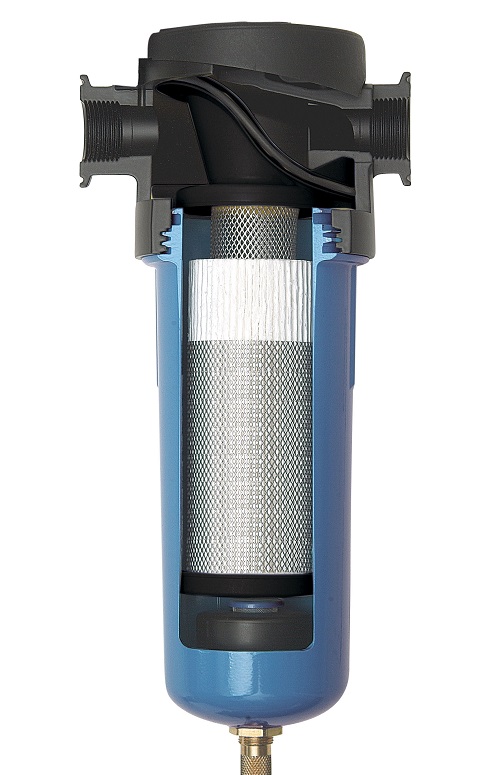

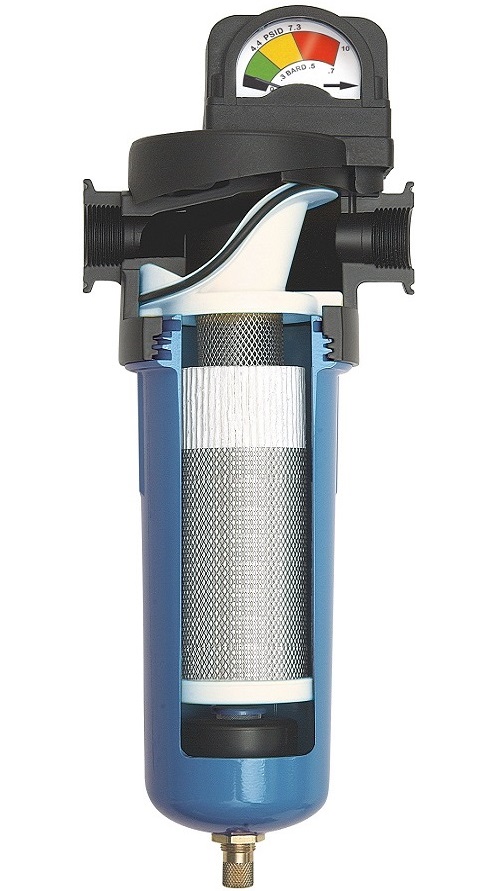

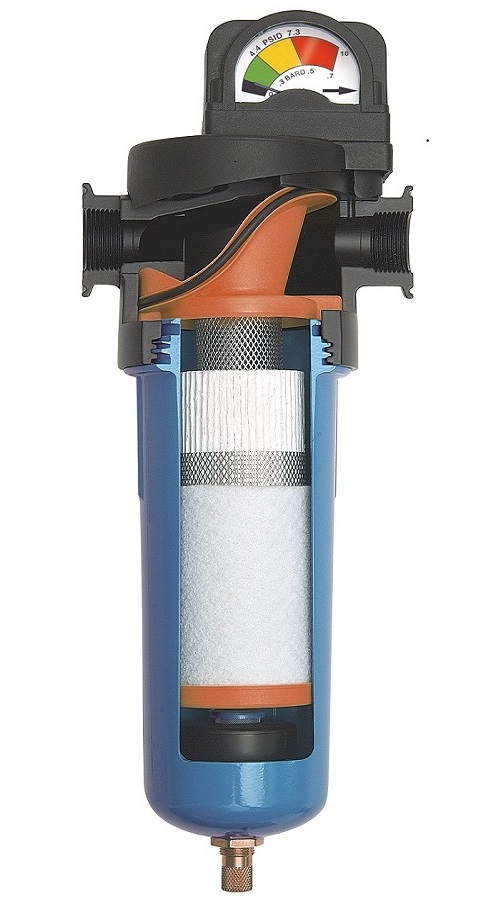

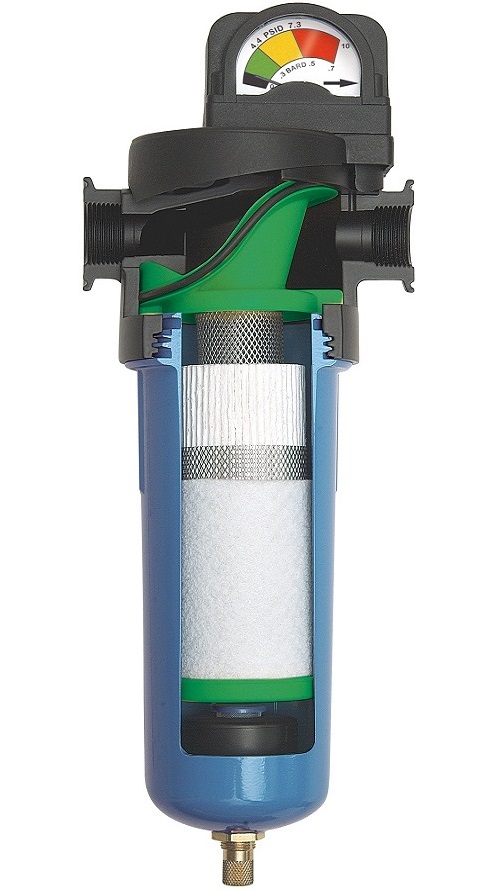

U filtrů z řady NFG unikátní konstrukce horního dílu filtračního prvku (patentováno) zajišťuje při průchodu stlačeného vzduchu plynulý tok tělesem filtru bez turbulencí. Optimalizované trasy průtoku a unikátní geometrie horního dílu filtračního prvku minimalizují průtočný odpor.

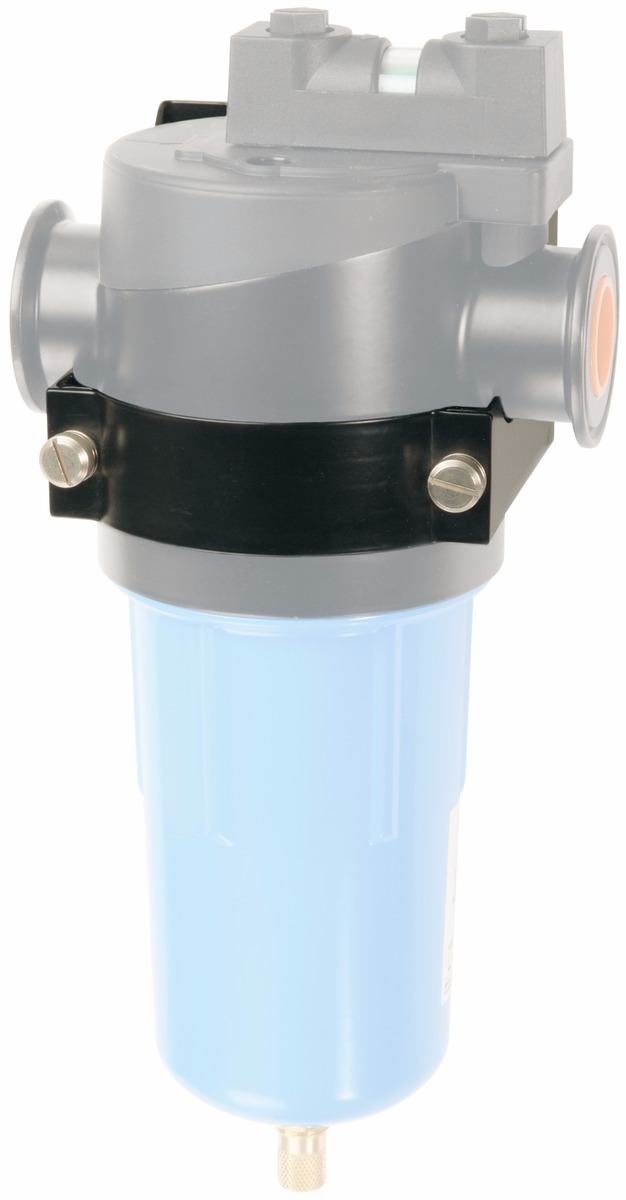

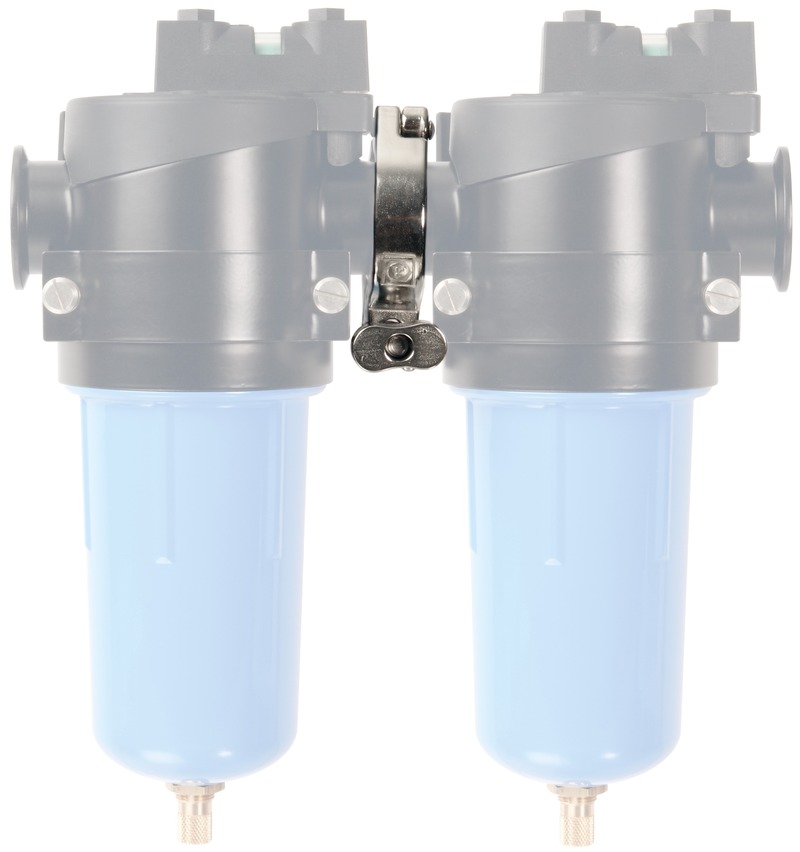

Unikátní pouzdro filtru

Čtrnáct modelů průtoku s příslušnými rozměry vstupních otvorů zajišťuje velkou přizpůsobivost pro různá použití. Variabilita konstrukce pokrývá rozsah průtoků od 35 m3/h až do 2.600 m3/h. Tvarované konstrukční řešení těla filtru spolu s velkými optimalizovanými prostory proudění snižuje tlakovou ztrátu. Kompaktní konstrukce s nízkou hmotností šetří místo a podporuje snadnou instalaci. Pouzdro filtru je chromátované a opatřené dvouvrstvým epoxidovým povlakem pro zvýšenou odolnost proti korozi.

Stupeň filtrace a účinnost SF PF HF UF CF
Max. vstupní zatížení 25.000 ppm w/w 2.000 ppm w/w 1.000 ppm w/w 100 ppm w/w 0,01 ppm w/w
Pevné částice ≤3,0 μm ≤1,0 μm ≤0,01 μm ≤0,01 μm  ≤0,01 μm
Kapalina ≤3,0 μm ≤1,0 μm ≤0,01 μm ≤0,01 μm -
Olej ≤5 mg/m³ ≤0,5 mg/m³ ≤0,01 mg/m³ ≤0,0008 mg/m³
Olejové páry - - - - ≤0,003 mg/m³
Třída jakosti – částice 3 2 1 1 1
Třída jakosti – olej 5 2 1 1 1
Účinnost zadržování částic - 99,999 % 99,999 % 99,999 % 99,999 %
Účinnost zadržování oleje 50 % 80 % 99,99 % 99,99 %

Pozn.: Částicové a olejové filtry a uhlíkové adsorbery Hankison® splňují požadavky ISO 8573-1:2001 & ISO 12500:2007 třídy 1 až 5 a nabízí optimální a ekonomickou ochranu pro aplikace stlačeného vzduchu.

Model Výkonnost* m³/h Potrubní připojení Rozměry Hmotnost
A B C D E S kg
F02–B–SF/PF/HF/UF/CF 34 1/4" 114 206 - 171 - 102 0,8
F03–B–SF/PF/HF/UF/CF 59 3/8" 114 206 - 171 - 102 0,8
F04–B–SF/PF/HF/UF/CF 85 1/2" 114 252 - 216 - 102 0,9
F06–B–SF/PF/HF/UF/CF 127 3/4" 132 262 - 220 - 127 1,4
F07–B–SF/PF/HF/UF/CF 175 3/4" 132 262 - 220 - 127 1,4
F08–B–SF/PF/HF/UF/CF 267 1" 132 326 - 284 - 127 1,6
F10–B–SF/PF/HF/UF/CF 437 1 ½" 200 337 - 276 - 178 3,8
F11–B–SF/PF/HF/UF/CF 612 1 ½" 200 434 - 373 - 178 4,5
F12–B–SF/PF/HF/UF/CF 681 2" 200 566 - 505 - 178 5,3
F13–B–SF/PF/HF/UF/CF 993 2 ½" 231 634 - 550 - 204 8,4
F14–B–SF/PF/HF/UF/CF 1317 2 ½" 231 634 - 550 - 204 8,4
F15–B–SF/PF/HF/UF/CF 1750 2 ½" 231 634 - 550 - 204 8,4
F16–B–SF/PF/HF/UF/CF 2039 3" 231 817 - 733 - 204 12,6
F17–B–SF/PF/HF/UF/CF 2549 3" 231 1085 - 1001 - 204 28,7

Model Výkonnost* m³/h Potrubní připojení Rozměry Hmotnost
A B C D E S kg
HF 1/3/5/6/7/9/11 - 52 1110 DN 80 350 1037 134 903 168 610 28,4
HF 1/3/5/6/7/9/11 - 54 1700 DN 80 400 1045 137 908 219 610 37,0
HF 1/3/5/6/7/9/11 - 56 2125 DN 80 400 1045 137 908 219 610 37,4
HF 1/3/5/6/7/9/11 - 60 3158 DN 100 440 1085 168 917 273 610 48,4
HF 1/3/5/6/7/9/11 - 64 4250 DN 100 535 1105 185 920 324 610 64,4
HF 1/3/5/6/7/9/11 - 68 5310 DN 100 535 1105 185 920 324 610 65,4
HF 1/3/5/6/7/9/11 - 72 8490 DN 150 600 1215 255 960 400 610 118,4
HF 1/3/5/6/7/9/11 - 76 11670 DN 150 720 1245 278 967 500 610 171,4
HF 1/3/5/6/7/9/11 - 80 14850 DN 150 750 1265 294 971 550 610 224,4

* Dle DIN/ISO 7183 založeno na výkonnosti definované při teplotě 20 °C a tlaku 1 bar (a), pracovním tlaku 7 bar (g). Teplota rosného bodu +3 °C. Provozní teplota 35 °C.
Technické údaje a data mohou být změněny bez předchozího upozornění.

Opravné součinitele pro různé vstupní tlaky v bar (g)
bar (g) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
F02 – F17 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,5 1,63 1,75 1,88 2 2,13
HF...-52 – HF ...-80
