Filtry stlačeného vzduchu HP

vysokotlaké filtry, 45 bar, 105 m³/h – 2200 m³/h

Filtry stlačeného vzduchu HP
Efektivní zachycení nečistot
Tradice od roku 1948
Minimalizace tlakové ztráty
Hotline 24/7
Cena poptávkou
Jaroslav Jurča

zákaznická podpora

Vysokotlaké filtry stlačeného vzduchu pro odlučování pevných částic, kapek a aerosolů při tlaku až 45 bar podle ISO 8573.1:2001.

Filtry SPX Hankison HP jsou určeny pro filtraci stlačeného vzduchu při maximálním tlaku až 45 bar. Jednotlivé stupně filtrace (9, 7, 5, 3,1) upravují stlačený vzduch dle potřeby.

Způsob odvedení kondenzátu je možný pomocí vysokotlakého odvaděče kondenzátu.

TABULKA STUPŇŮ FILTRACE

Stupeň filtrace a účinnost HF 9 HF 7 HF 5 HF 3 HF 1
Pevné částice ≤3,0 μm ≤1,0 μm ≤0,01 μm ≤0,01 μm -
Kapalina ≤3,0 μm ≤1,0 μm ≤0,01 μm ≤0,01 μm -
Olej ≤5 mg/m³ ≤0,5 mg/m³ ≤0,01 mg/m³ ≤0,001 mg/m³ -
Olejové páry - - - - ≤0,003 mg/m³
Třída jakosti - částice 3 2 1 1 1
Třída jakosti - olej 5 2 1 1 1

Pozn. Částicové a olejové filtry a uhlíkové adsorbery Hankison® splňují požadavky ISO 8573-1:2001 & ISO 12500:2007 třídy 1 až 5 a nabízí optimální a ekonomickou ochranu pro aplikace stlačeného vzduchu.

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na filtrech HP.

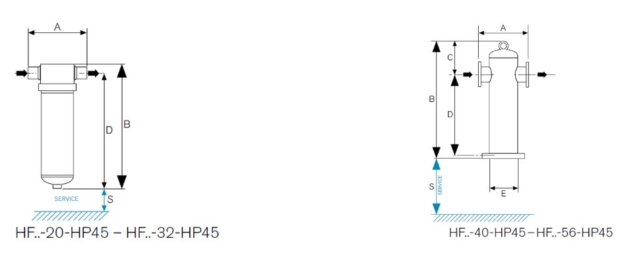

TABULKA MODELŮ

Model Výkonnost* m³/h Potrubní připojení Rozměry Hmotnost
A B C D E S kg
HF 1/3/5/7/9- 20 - HP45 105 1/2" 187 399 - 369 - 300 6,0
HF 1/3/5/7/9- 24 - HP45 170 1" 187 399 - 369 - 300 6,0
HF 1/3/5/7/9- 32 - HP45 425 1" 187 591 - 561 - 500 10,0
HF 1/3/5/7/9- 40 - HP45 780 DN 50 - PN 63 350 970 224 735 168,3 650 50,0
HF 1/3/5/7/9- 44 - HP45 850 DN 65 - PN 63 400 1113 236 868 168,3 750 53,0
HF 1/3/5/7/9- 52 - HP45 1110 DN 65 - PN 63 400 1113 236 868 168,3 750 53,0
HF 1/3/5/7/9- 54 - HP45 1550 DN 80 - PN 63 450 1166 268 885 219,1 750 80,0
HF 1/3/5/7/9- 56 - HP45 2200 DN 80 - PN 63 450 1166 268 885 219,1 750 80,0

* Dle DIN/ISO 7183 založeno na výkonnosti definované při teplotě 20 °C a tlaku 1 bar (a), pracovním tlaku 7 bar (g). Teplota rosného bodu +3 °C. Provozní teplota 20 °C. Technické údaje a data mohou být změněny bez předchozího upozornění.

vysokotlaké filtry

TABULKA OPRAVNÝCH SOUČINITELŮ

Opravné součinitele pro různé vstupní tlaky v bar (g)
bar (g) 7 20 25 30 35 40 45
HF - 20 - 56 HP45 1 2,5 3 3,8 4,4 5 5,6
