ERC 22 H (použité)

Série ERC

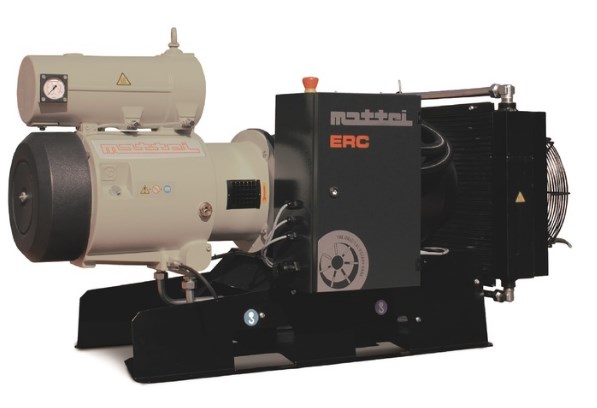

ERC 22 H (použité)
Robustní konstrukce vhodná do náročných provozů
Jednoduchý princip stlačování
Nízká frekvence otáček 1500 1/min
24/7 Hotline
Elektromotory se soft startem
Nízké servisní náklady
Cena poptávkou
Jiří Grossmann

zákaznická podpora

  • Rok výroby: 2019
  • Výkonnost: 10 bar H – 3,2 m³/min
  • Hladina akustického tlaku: 79 db (A)
  • Příkon: 22 kW
  • Délka / Šířka / Výška: 1660 mm / 690 mm /910 mm
  • Hmotnost: 405 kg
  • Motor s účinností IE3
  • Řídící jednotka Maestro XB (spojení přes Modbus RS-485)

Nízké náklady na údržbu

Běžná údržba představuje pouze výměnu oleje v intervalu 5.000 provozních hodin, čištění, případně výměnu sacího filtru a čištění chladiče. Výměna filtru odlučovače oleje je doporučena v intervalu 10.000 provozních hodin, což představuje značnou úsporu provozních nákladů.

Absence valivých ložisek významně přispívá ke snížení nákladů na údržbu lamelového kompresoru. V lamelovém kompresoru jsou použita pouze valivá ložiska a není tak nutná žádná generální oprava kompresoru.

Přímá spojka

Mechanické propojení kompresoru s elektromotorem:

  • je pomocí přímé pružné spojky
  • bez řemenů, převodovky či dalších součástí a ložisek
  • při frekvenci otáček 1.500 1/min


Toto řešení se vyznačuje vysokou spolehlivostí a minimálními nároky na údržbu.

Odváděč kondenzátu

Každý kompresor je standardně vybaven vzduchovým chladičem, cyklónovým odlučovačem kapek a elektronickým odváděčem kondenzátu.

Řídící jednotka – MAESTROXB

Kompresory řady ERC 1000 jsou vybaveny elektronickou řídící jednotkou MAESTROXB. Jednotka automaticky řídí, monitoruje a umožňuje programovat provoz kompresoru a může být propojena do PC pro dálkové ovládání. Je-li propojena s dalším kompresorem vybaveným řídící jednotkou MAESTROXB, stane se nadřazeným systémem kompresorovny, čímž uspoří nutnost instalace samostatné nadřazené řídící jednotky.

Spolehlivost a dlouhá životnost

Lamelové kompresory jsou určeny k trvalému provozu 24 hodin denně a 12 měsíců ročně za konstantního tlaku. Životnost kompresorů Mattei často prokazatelně překračuje bez významných problémů 100 000 provozních hodin.

Spotřeba energie

Vlivem vysoké kvality celkového technického řešení patří měrná spotřeba energie kompresorů řady ERC 1000 mezi nejnižší v této kategorii. Důležitým aspektem ovlivňující spotřebu energie je regulační systém pro průběžný a automatický režim s odlehčením, což umožňuje dosažení velmi úsporného provozu v nejrůznějších provozních režimech.

Kvalita stlačeného vzduchu

Zbytková koncentrace oleje ve stlačeném vzduchu na výstupu <3 mg/m³. Teplota stlačeného vzduchu na výstupu z chladiče <10 K nad teplotou okolního prostředí.

Model Výkonnost Hladina akustického tlaku Příkon Vzdušník Rozměry Hmotnost
8 bar L 10 bar H 13 bar HH Délka Šířka Výška
m³/min m³/min m³/min db (A) KW l mm mm mm kg
ERC (S)* 1 - 0,16 - 64 1,5 (90/200)* 740 (1050)* 390 (600)* 400 (1080)* 50 (125)*
ERC (S)* 2 - 0,24 - 70 2,2 (90/200)* 740 (1050)* 390 (600)* 400 (1080)* 55 (130)*
ERC (S)* 3 - 0,32 - 70 3 (90/200)* 740 (1050)* 390 (600)* 400 (1080)* 55 (130)*
ERC (S)* 4 0,7 0,53 0,49 71 4 (270)* 1140 (1480)* 600 (670)* 700 (1240)* 130 (220)*
ERC (S)* 5 0,89 0,76 0,57 71 5,5 (270)* 1140 (1480)* 600 (670)* 700 (1240)* 130 (220)*
ERC (S)* 7 1,38 1,15 0,96 75 7,5 (270)* 1460 (1530)* 660 (730)* 740 (1270)* 240 (330)*
ERC (S)* 11 1,97 1,7 1,35 75 11 (270)* 1460 (1530)* 660 (730)* 740 (1270)* 265 (355)*
ERC 15 (R) 2,7 2,2 1,87 79 15 - 1660 690 910 365
ERC 18 (R) 3,28 2,64 2,26 79 18,5 - 1660 690 910 405
ERC 22 (R) 3,75 3,2 2,57 79 22 - 1660 690 910 405
ERC 30 (R) 5,62 4,67 3,67 84 30 - 1620 770 1320 670
ERC 37 (R) 6,8 5,65 4,8 84 37 - 1620 770 1320 745
ERC 45 (R) 8,28 7 5,85 84 45 - 1620 770 1320 775
ERC 55 (R) - 8,9 7,1 84 55 - 1620 770 1320 780
